液晶屏显示模式控制信号

　　有的液晶面板具有水平颠倒模式和垂直颠倒模式选择功能，水平颠倒模式控制信号常用“L_R”表示，垂直颠倒模式控制信号常用“U_D”表示。
　　
　　不同厂家的液晶面板所具有选择功能不一样，有的液晶面板只设有一种显示模式选择功能，有的液晶面板具有两种颠倒模式选择功能。
　　
　　具有两种颠倒模式选择功能的面板，通过在两个引脚施加不同的（设置显示模式），可以组成正常模式、水平颠倒模式、垂直颠倒模式和反转模式（即水平垂直同时颠倒）四种显示方式。下面以SHARP(LK520D3LZlx)液晶面板为例进行介绍。
　　

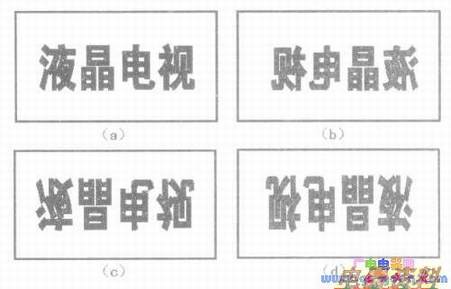

　　SHARP(LK520D3LZlx)液晶面板的⑤脚(R/L)为水平颠倒模式选择端，⑥脚(U/D)为垂直颠倒模式选择端。当两脚均为低时，为正常模式，如下图(a)所示；当⑤脚为高电平，⑥脚为低电平时，为水平颠倒模式，如下图(b)所示；当⑤脚为低电平，⑥脚为高电平时，为垂直颠倒模式，如下图(c)所示；两脚均为高电平时，为反转模式，如下图(d)所示。
