液晶显示器TCON接口液晶面板分析

TC0N接口液晶面板应用更少，下面以HSD150SX84液晶面板为例进行说明。

HSD150SX84是HannStar公司生产的15in 6bit液晶面板，分辨率1024×768，RGB按垂直条状排列，显示方式为常亮型(像素两端不加时光线通过)，电压为3.3V，液晶面板中不含背光源。图1所示为HSD150SX84液晶面板框图。

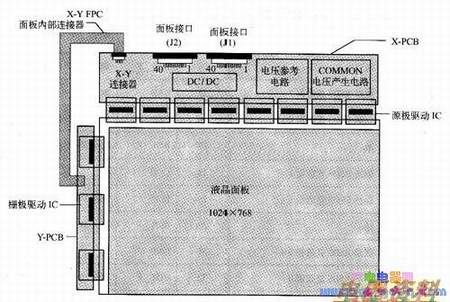

    图1 HSD150SX84液晶面板框图

HSD150SX84液晶面板组件配置了两个输入插口J1、J2，其引脚功能见表1、表2。

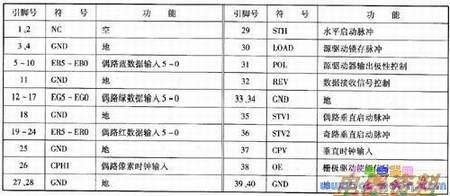

    表1 HSD150SX84液晶面板信号输入插口J1引脚功能

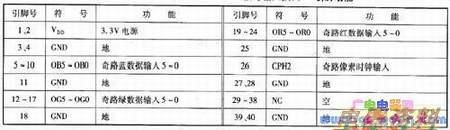

    表2 HSD150SX84液晶面板信号输入插口J2引脚功能
