高频零序方向元件（0++）

　零序方向元件由零序功率P0决定，P0=3 U0*3 I0*ZD。ZD是一个幅值为1，相角为78°的补偿。

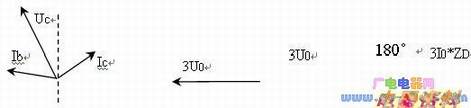

　在正方向A相金属性接地故障时的电气量如图3.27，三相合成的零序和零序如图3.28，φ角为线路阻抗角，一般为78°，I0在补偿了78°之后P0的矢量图如图3.29。



　图3.29正好反映了在正方向故障时零序电流由线路流向母线，计算公式：

　P0=3 U0*3 I0*ZD=9∣U0* I0∣cos180°=－9∣U0* I0∣﹤0

　那么在保护的反方向故障时，3 U0、3 I0和补偿后的3 I0矢量图如图3.30。

　线路阻抗角一般为78°，所以设计补偿角也为78°，目的是让P0取得最大值，拥有更高的可靠性。如果没有这个阻抗，线路出口经过渡或者过渡接地时，零序电压和零序电流之间的夹角就有可能接近90°或270°，此时P0=0，处于动作的临界点，保护就有可能误动或拒动。

　在RCS系列保护中，零序保护正方向元件由零序比较过流元件和F0+与门输出，反方向元件由零序启动元件和F0－与门输出，零序比较过流元件定值比零序启动元件大，所以反方向元件更加灵敏，这样提高了装置的可靠性。
