TTL接口PDP面板RGB信号

　TTL是并行接口，RGB三路基色信号的每一位都使用一条单独的数据线进行传输。
　　

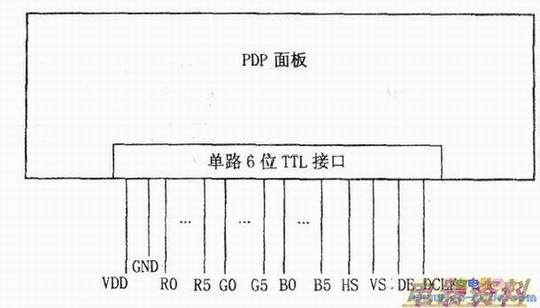

　　对于单路6位TTL接口，如下图所示。需要3×6=18根信号线，即R信号6根(RO～R5)，G信号6根(GO～G5)，B信号6根(BO～B5)。



　　

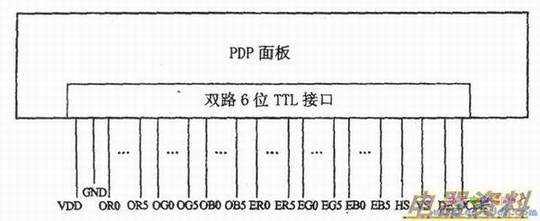

　　对于双路6位TTL接口，如下图所示。需要2×3×6=36根信号线：即奇路R信号6根(ORO～OR5)，奇路G信号6根(OGO～OG5)，奇路B信号6根(OBO～OB5)；偶路R信号6根(ERO～ER5)，偶路G信号6根(EGO—EG5)，偶路B信号6根(EBO～EB5)。

　　

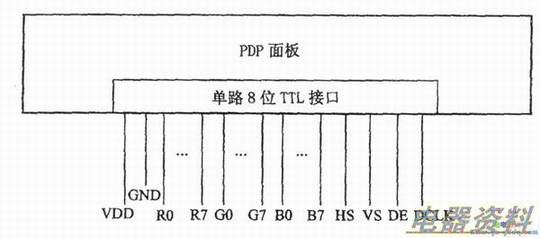

　　对于单路8位TTL接口，如下图所示。需要3×8=24根信号线，即R信号8根(RO～R7)，G信号8根(GO～G7)，B信号8根(BO～B7)。

　　

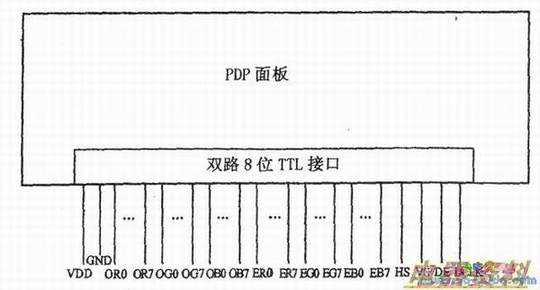

　　对于双路8位TTL接口，如下图所示。需要2×3×8=48根信号线，即奇路R信号8根(ORO—OR7)，奇路G信号8根(OGO～OG7)，奇路B信号8根(OBO～OB7)；偶路R信号8根(ERO～ER7)，偶路G信号8根(EGO～EG7)，偶路B信号8根(EBO～EB7)。
