电子陶瓷器件

 电子陶瓷器件主要包括陶瓷、陶瓷谐振器、陶瓷陷波器等。电子陶瓷器件是由钛酸钡或锆钛酸钡陶瓷材料做成薄片,然后在薄片两面镀银,焊上引线或夹上电极弹片,再用塑料或陶瓷或金属材料封装而成。引出端有两端、三端、五端或多端,两端、三端、五端电子陶瓷器件符号见图(a)、(b)、(c)。

 电子陶瓷器件主要是利用陶瓷薄片的压电效应(电信号变为机械振动,机械振动又变为电信号),从而完成振荡、选频、鉴频、陷波等任务,在很多场合甚至可以代替石英的工作,只是精度、可靠性稍差。

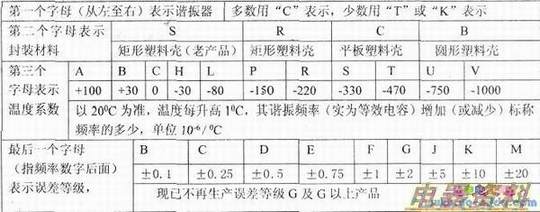

 电子陶瓷器件型号由五部分组成,第一部分为功能,其中“L”表示,“X”表示陷波器:第二部分表示材料为压电陶瓷,通常用T表示;第三部分用数字和字母表示标称。比如500K.10.7M分别表示500k和10.7MHz。第四部分用字母表示误差,比如B表示±0.l%,D表示±0.5%,E表示±0.75%,F表示±l%,但在实际标注时,往往均未标全,通常只标了第一部分和第三部分,甚至第兰部分后面的频率单位也未标明。电子陶瓷器件除工作频率、误差等参数外,还有通带宽度、陷波深度、插入损耗、度、匹配谐振阻抗等,这些一般不标注在外壳上。
