液晶面板接口电路类型

　　液晶彩电从大的结构方面来说，主要由液晶面板厂家生产的液晶面板和由液晶彩电整机厂生产的视频板（我们一般称其为主板）组成。其中，液晶面板又包括液晶屏和相应电路，主板部分包括：视频、去隔行处理、图像缩放(SCALER)等电路。液晶面板与主板之间通过接口电路相连，也就是说，液晶面板输入接口与主板的输出接口相连。
　　
　　液晶面板的输入接口电路（以下简称液晶面板接口电路）主要有以下几种类型：TTL（一晶体管逻辑）接口电路、LVDS（低压差分信号）接口电路、RSDS（低摆幅差分信号）接口电路、TMDS（最小化传输差分信号）接口电路、TCON（定时控制器）接口电路，使用最为普遍的是TTL、LVDS接口电路。
　　
　　以上5种接口类型还可以将其归纳为两大类别，即无接口电路型和有接口电路型。
　　
　　(1)无接口电路型
　　

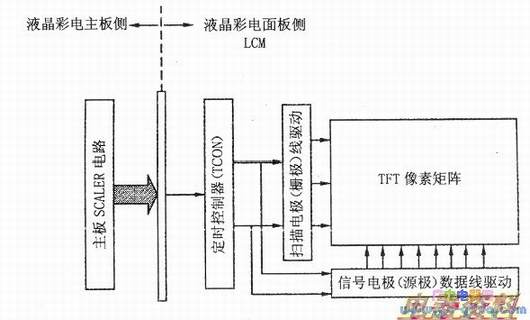

　　无接口电路型是指液晶彩电主板上SCALER电路输出信号不通过接口电路，直接送到液晶面板组件LCM，如下图所示。其信号传送通路是：SCALER输出信号→连接电缆（柔性扁平电缆）→液晶面板组件的其他电路（定时控制器、行／列驱动器等）。其中，TTL接口、RSDS接口、TCON输出接口电路都属于这种方式。图中给出的是TTL接口液晶面板电路，RSDS、TCON接口液晶面板一侧电路与图中不同。

　　
　　(2)有接口电路型
　　

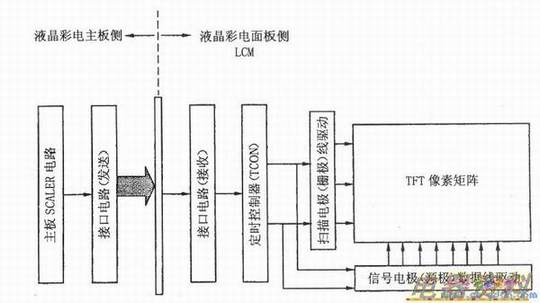

　　有接口电路型是指液晶彩电主板上SCALER电路输出信号，通过接口电路送到液晶面板组件LCM，如下图所示。其信号传送通路是：SCALER输出信号→主板输出接口电路（在主板侧，称为发送电路）→连接电缆（柔性扁平电缆）→液晶面板组件上的输入接口电路（在LCM侧，称为接收电路）→液晶面板组件其他电路（定时控制器、行／列驱动器等）。其中LVDS输出接口、TMDS输出接口都属于这种方式。
