片状铝电解电容器

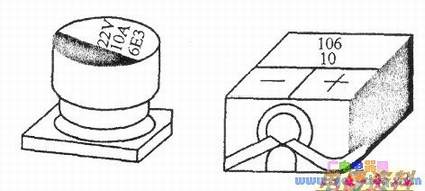

　片状铝电解器有立式及卧式两种，如下图所示。
　　
　　由于铝电解器是以阳极铝箔、阴极铝箔和衬垫材卷绕而成的，所以片状铝电解电容器基本上是在小型化铝电解电容器上加了一个带电极的底座结。卧式结构是将电容器横倒，它的高度尺寸小一些，但占印制板面积较大。一般铝电解电容器仅适用于低频，目前一些DC/DC变换器的工作可达几百千赫到几兆赫，则可选用三洋公司商标为DS-CON的有机半导体铝固体电解电容器，它具有较好的频率特性，但价格较贵。
