晶体正弦波振荡器

　采用石英谐振器控制和稳定振荡的称为晶体振荡器。由于谐振回路具有很高的频率选择性和稳定度，主要应用于稳定度要求高的工作场合。根据晶体在振荡中的不同作用，分为并联型电路和串联型电路。
　　

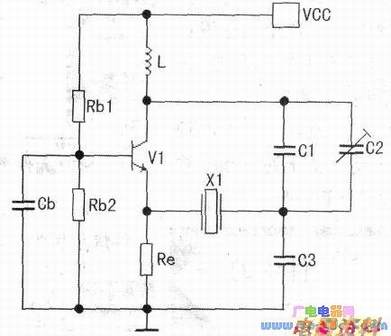

　　下图所示为典型的并联型晶体振荡器，



　　即三点式晶体振荡电路，又称皮尔斯(Pierce)振荡电路，该电路在实际构成中符合三点式电路的组成法则。C1、C2的串接直接并接在晶体两端，是晶体的电容。如果其值等于晶体规定的数值，那么振荡电路的振荡频率就是晶体的标称频率。而在实际中，振荡器的振荡频率与晶体的标称频率稍有偏差，因而在振荡频率准确度要求很高的场合，可以在电路中设置频率微调元件（微调电容或微调），或者将晶体或振荡器置于恒温槽内。
　　
　　下图所示为串联型晶体振荡电路。当晶体串联谐振，等效为短路元件时，电路符合三点式组成法则，为电容三点式电路。
　　
　　而当其偏离串联谐振时，晶体迅速增大，电路不能谐振。因此，这种振荡器的振荡频率主要取决于晶体的串联谐振频率。
　　
　　为减小L、C1、C2、C3回路对频率稳定度的影响，可将其在晶体串联谐振频率附近。
