数码笔段式LCD显示器

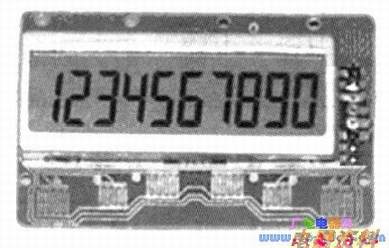

　下图所示就是一种数码笔段式显示器模块。这种模块适合应用于电话机、计数器、计算器、电子表、里程表等产品或装置中。适合应用于笔段式LCD显示器模块内部，作为驱动的芯片型号有多种。例如，HOK公司的HTl611、HTl613、HTl616；MRO公司的AYO438；ELAN公司的EM32100、EM32116、EM95110等。



　　

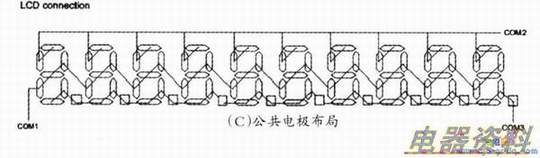

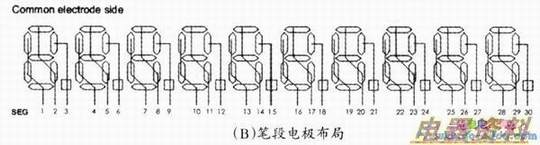

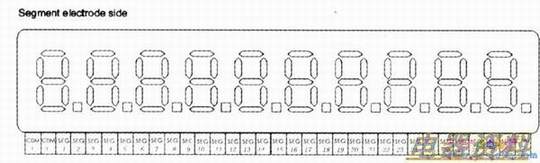

　　LCD显示屏的构造原理是，利用两片玻璃周围密封构成一个很薄的空间，内部填充一种特殊的液体。在上、下两片玻璃的对应位登上利用(透明的)蒸发铝膜构成字模，如下图(A)；然后按照一定的组合规律，在其中一片玻璃上引出笔段电极，如下图(B)：在另一片玻璃上引出公共电极，如下图(C)。当在两个极板之间施加一个时，处于电场内的液体被极化，其分子会按晶格排列，使得吸收环境光线的能力有显着不同，因此极板之间的字模就被显示了出来由于液晶材料本身不发光，为了能够看得清楚里面的宇，所以还在模块的两侧都设有作为光源的灯管，并且在液晶显示模块背面有一块背光板和反光膜LCD显示屏都是利用交变动态扫描方式进行驱动的。
