字符点阵式LCD显示器

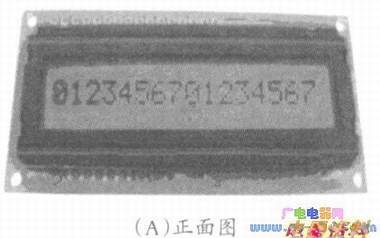

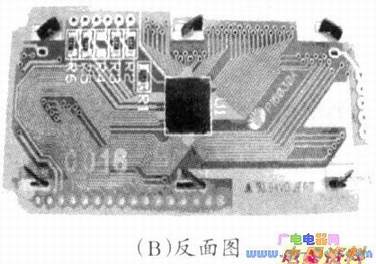

　如下图所示，是一种字符点阵式显示器模块。它不仅能够显示阿拉伯数字，而且还能够显示特殊符号，以及英文字母(即英文语句提示信息)，因此其用途比笔段式要灵活和广泛，价格也高。这种模块适合应用于复印机、医疗设备、仪器仪表等产品或装置中。从下图(B)反面图中可以看到LCD模块生产商把从芯片制造商手里买来的裸片形式的驱动直接邦定(banding)和封装在了印刷板()上，以利于降低成本。从下图(C)点阵图中可以看到，在显示屏上布局者16个5×8点阵，并且这些点阵之间是分离的。利用拼点方式可以显示一行16个数字、字母、符号等。

　　

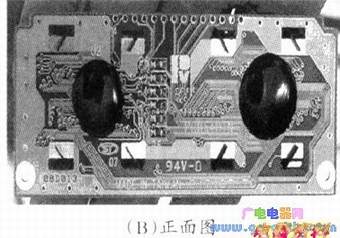

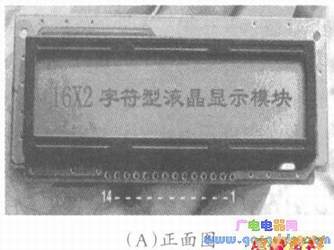

　　如下图所示，是一个由韩国ORION(欧立安)公司生产的l6×2宇符点阵式LCD显示器模块的正面图和反面图。屏幕尺寸：l4×66×4mm；电路板尺寸：80×6×l.5mm。其内部结构和工作原理与上类似，只是能够显示的字符数为2行、每行16字符。
