AT89S51单片机与EPROM的接口电路设计

  　　由于AT89C2051／AT89S51／AT89S51／89C52／89S52／89C55片内都集成了不同容量的，所以在设计中，可根据实际需要来决定是否外部扩展EPROM。当系统的应用程序不大于单片机片内的Flash ROM容量时，扩展外部程序的工作可省略。
　　　　
　　1．AT89S51单片机与单片EPROM的硬件接口
　　
　　在设计接口电路时，由于外扩的EPROM在正常使用中只能读出，不能写入，故EPROM芯片没有写入控制引脚，只有读出控制引脚，记为OE，该引脚与AT89S51单片机的PSEN相连，地址线、数据线分别与AT89S51单片机的地址线、数据线相连，片选端的控制可采用线选法或译码法。
　　
　　下面仅介绍2764、27128芯片与AT89S51单片机的接口电路。至于更大容量的27256、27512与AT89S51单片机的连接，差别只是AT89S51与其连接的地址线数目不同。
　　

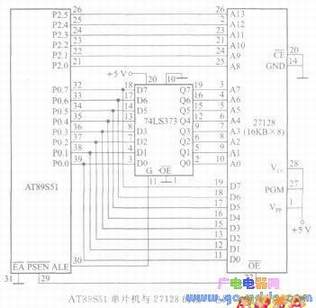

　　由于2764与27128引脚的差别仅在26脚上，2764的26脚是空脚，27128的26脚是地址线A13，因此在设计外扩存储器电路时，应选用27128芯片设计电路。在实际应用时，可将27128换成2764，系统仍能正常运行。反之，则不然。下图所示为AT89S51单片机外扩16KB的EPROM 27128的电路图。图中，AT89S51单片机与地址无关的电路部分均未画出。由于只扩展了一片EPROM，所以片选端CE（的反）直接接地，也可接到某一高位地址线上（A15或A14）进行线选，当然也可接到某一地址译码器的输出端。
　　
　　2．使用多片EPROM的扩展电路
　　

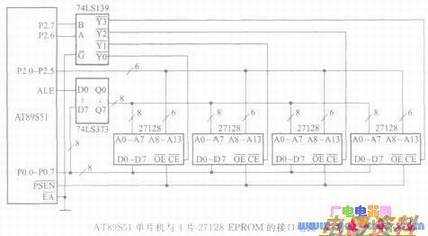

　　与单片EPROM扩展电路相比，多片EPROM的扩展除片选线CE外，其他均与单片扩展电路相同。下图所示为利用4片27128 EPROM扩展成64KB程序存储器的方法。片选控制信号由译码器产生。
