背投彩电投影管的结构

　背投电视投影管的结构形式有两种。
　　

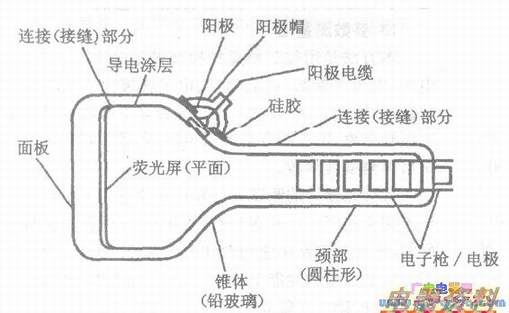

　　下图所示为早期生产的背投电视的投影管。投影管上设置有传统的偏转线圈、速度线圈和会聚线圈。每只投影管都分别加有各自的灯丝、阴极、阳极、加速极和聚焦极。



　　

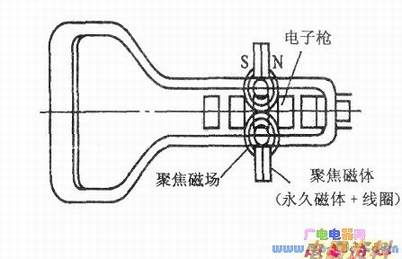

　　下图所示是目前广泛使用的一种采用电磁聚焦的投影管。这类投影管在管里用了一个永久磁体作为电子枪的聚焦电极，形成了一个大口径的电极镜头，可减小投射在屏幕上电子束光点的直径，从而提高图像的亮度和清晰度。
