单片机串口收发电路工作原理

　一、原理简介
　　

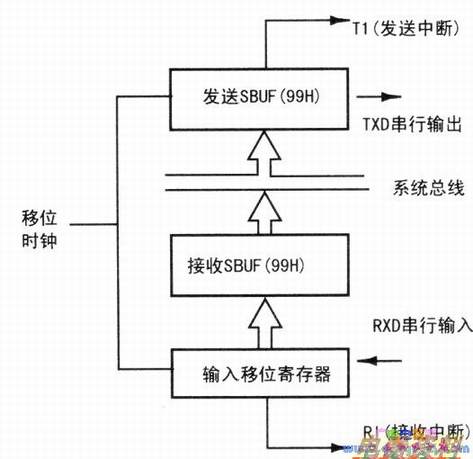

　　51串行口寄存器结构如下图所示。SBUF为串行口的收发，它是一个可寻址的专用寄存器，其中包含了接收器和发送器寄存器，可以实现全双工通信。单片机的串行数据传输很简单，只要向发送缓冲器写人数据即可发送数据，从接收缓冲器读出数据即可接收数据。



　　二、串行通信SCON控制器
　　

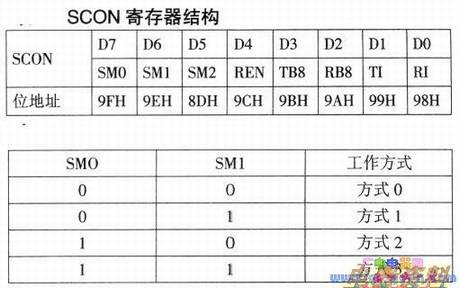

　　串行通信SCON控制寄存器，是一个可寻址的专用寄存器，用于串行数据的通信控制，其结构如上表所示，各控制位功能如下：
　　
　　①SMO、SMl:串行口工作方式控制位，如下表所示。
　　
　　②SM2:多机通信控制位，主要用于方式2和方式3。接收状态，当串行口工作于方式2或3、SM2=1时，只有当接收到第9位数据(RB8)为l时，才把接收到的前8位数据送人SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。当SM2=0时，就不管第9位数据是0还是1，都将得数据送入SBUF，并发出中断申请。
　　
　　工作于方式0时，SM2必须为0。
　　
　　③REN:允许接收位，用于控制数据接收的允许和禁止。REN=1时，允许接收；REN=O时，禁止接收。
　　
　　④TB8:发送接收数据位8。在方式2和方式3中，TB8是要发送的——即第9位数据位。在多机通信中同样亦要传输这一位，代表传输的地址还是数据。TB8=0为数据，TB8=1时为地址。
　　
　　⑤RB8:接收数据位8。在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。
　　
　　⑥TI:发送中断标志位，可寻址标志位。方式O时，发送完第8位数据后，由硬件置位。其他方式下，在发送或停止位之前由硬件置位。TI=1表示帧发送结束，TI可由软件清“0”。
　　
　　⑦RI:接收中断标志位，寻址标志位。接收完第8位数据后，由硬件置位。在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。

　　三、中断允许寄存器IE
　　
　　ES为串行中断允许控制位，ES=1允许串行中断，ES=O禁止串行中断。IE中断允许寄存器结构如下表所示。
