CCFL背光源的结构

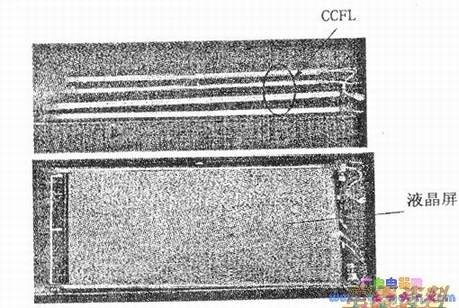

　　FL是ColdCathodeFluorescenfLamps的简称，中文译为冷阴极荧光灯。它是一种气体放电发光器件，其构造类似常用的日光灯，它通过连接插头与液晶屏相连，如上图1示。
　　

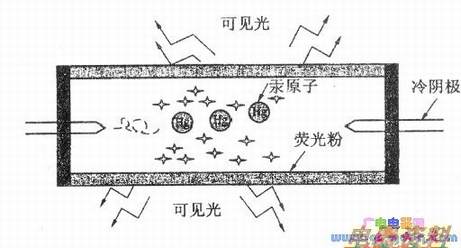

　　CCFL是一个密闭的气体放电管，其结构如下图所示。在管的两端是阴冷极，采用镍、钽和锆等金属做成，是无须加热即可发射电子的电极。灯管内主要是惰性气体氩气，另外充入少量的氖气和氪气作为放电的触媒，再有就是少量的汞气。灯管在两端被加一定高压的时候，灯管中的汞原子在高压的作用下会释放出紫外光，这种紫外光的波长大约是253.7nm。与此同时，有一部分电能被转化为热能白白消耗掉了，大约只有60%的电能会转化成紫外光。灯管的内壁上涂有一层薄薄的白色荧光粉（假定这个灯管是白色的灯管），这层荧光粉在吸收到灯管内的紫外光线后，会发出可见光，此时我们就看到灯管亮起来了。这个点亮的过程很短。日光灯被点亮之后，由于内部气体性质发生了变化，此时只需要一个比启动低很多的小电压就可以维持灯管继续被点亮，而且亮度不会发生变化。
　　
　　CCFL是一个非线性，灯管的供电必须是交流正弦波，为40～80k，触发电压（启动电压）在1500～1800V，维持电压（工作电压）约是触发电压的1/3（由灯管的长度和直径决定）。
　　
　　CCFL在开始启动时，当电压还没有达到触发值(1500～1800V)时，灯管呈正（数兆欧），一旦达到触发值，灯管内部发生电离放电产生，此时电流增加，灯管两端的电压下降呈负阻特性。所以，CCFL触发点亮后，在上必须有限流装置，把灯管工作电流限制在一个额定值上，否则会因为电流过大而烧毁灯管，或者因电流过小而点亮又难以维持。
