LVDS接口PDP面板RGB信号

　LVDS是串行接口，RGB信号传输时，是将每个基色信号的数据排成一个纵队，采用差分数据线按顺序进行输出。在一个时钟脉冲内，一对差分数据线可以传输7bit数据。
　　

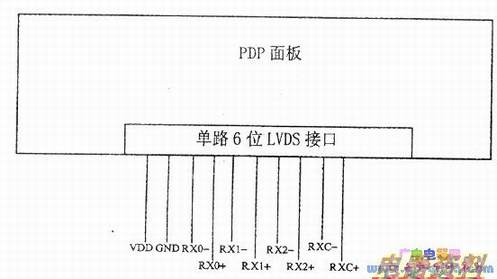

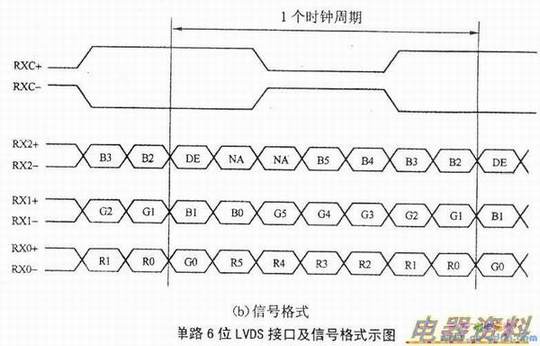

　　a.对于单路6位LVDS接口，如下图所示。需要3对差分数据线，即RXO-和RXO+，RXl-和RXl+，RX2-和RX2+。每对差分数据线可以传输7bit数据，这样，3对差分数据线可以传输3×7bit=21bit数据，除RO～R5、GO～G5、BO～B5占去18bit，还剩下3bit用于传输HS（行同步）、VS（场同步）、DE（有效数据选通）信号（若HS、VS信号不传输，将空余2bit，以NA表示）。

　　

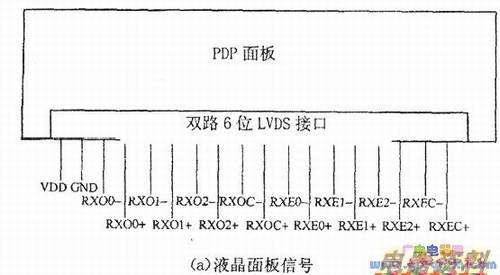

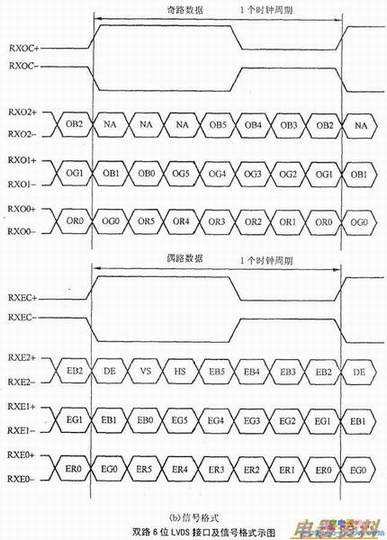

　　b．对于双路6位LVDS接口，如下图所示。
　　
　　需要6对差分数据线，其中，奇路3对，即RX-00-和RXOO+，RX01-和RX01+，RX02-和RX-02+；偶路3对，即RXEO-和RXEO+，RXEl-和RXEl+，RXE2-和RXE2+。这6对差分数据线可以传输6×7bit=42bit数据，除奇路(ORO～OR5.OGO～OG5、OBO～OB5)和偶路(ERO～ER5、GO～EG5、EBO～EB5)占去36bit，还剩下6bit，HS、VS、DE信号占3bit，还空余3bit（若HS、vs信号不传输，将空余5bit)。

　　
　　对于单路8位LVDS接口，需要4对差分数据线，即RXO-和RXO+，RXl-和RXl+，RX2-和RX2+，RX3-和RX3+。每对差分数据线可以传输7bit数据，这样，4对差分数据线可以传输4×7bit=28bit数据。除RO—R7、GO～G7、BO～B7占去24bit，还剩下4bit，HS、vs、DE占3bit，还空余1bit（若HS、vs信号不传输，将空余3bit)。
　　
　　c．对于双路8位LVDS接口需要8对差分数据线，其中，奇路4对，即RXOO-和RX-00+，RX01-和RX01+，RX02-和RX02+，RX03-和RX-3+。
　　
　　偶路4对，即RXEO-和RXEO+，RXFl-和RXEl+，RXE2-和RXE2+，RXE3-和RXE3+。
　　
　　这8对差分数据线可以传输8X7bit=56bit数据，除奇路(ORO～OR7、0-GO～OG7、OBO～OB7)和偶路(ERO～ER7、EGO～EG7，EBO～EB7)占去48bit，还剩下8bit，HS、VS、DE信号占3bit，还空余5bit(若HS、VS信号不传输，将空余7bit)。
