中规模组合逻辑电路数据选择器

　　在多路数据传送过程中，能够根据需要将其中一路挑选出来作为输出的，称为数据选择器，也称为多路选择器或多路开关。下面以8选1数据选择器 74LS151 为例说明其工作原理。

　　74LS151是一种典型的集成数据选择器，其逻辑图和引脚图如图1所示，它有3个地址输人端A2A1AO，可选择DO～D78个数据，G是输人使能端，低有效。有两个互补输出端：输出端Y和输出端W＝Y，功能表见表1。

　　表1 74LS151的功能表

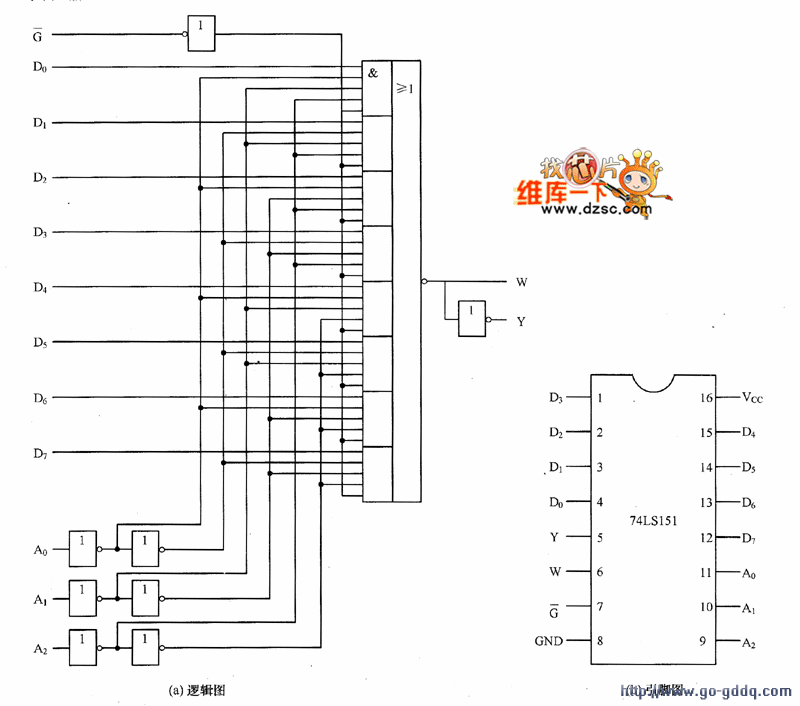

图1 74LS15l逻辑图和引脚图
