液晶屏驱动电路的分类与组成

　　液晶面板主要由液晶屏、驱动及接口电路组成。下面简要分析液晶屏的驱动电路。
　　
　　(1)液晶屏驱动电路的分类
　　
　　液晶屏的驱动电路一般安装在液晶屏四周的（印刷电路板）上，主要由几片大规模组成。其中，连接到液晶屏上面或下面的电路是数据驱动器，一般也称列驱动器或源极驱动器；连接到液晶屏左边和右边的电路是栅极驱动器，一般也称行驱动器或扫描驱动器。
　　
　　(2)驱动电路的组成
　　

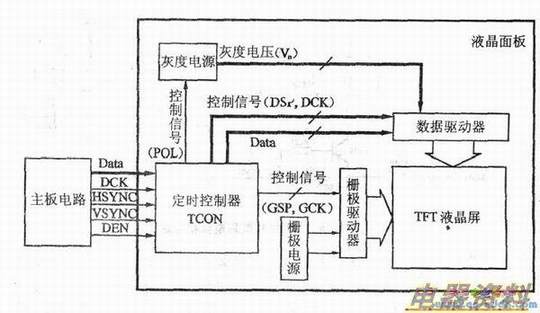

　　上图表示了TFT（薄膜）液晶屏驱动系统的框图，实际上就是一个TFT液晶面板框图。从图中可以看出，从主板送来的图像数据加到定时控制器电路，并传输到数据驱动器。TCON以主板送来的垂直同步信号(VSYNC)、水平同步信号(HSYNC)、数据传输时钟(DCK)以及允许数据传输信号(DEN)为基础，产生各种控制信号。灰度产生将数字数据转换为时的基准电压(灰度电压：Vn)。栅极产生栅极驱动器的输出电压(VGH、VGL)。
　　

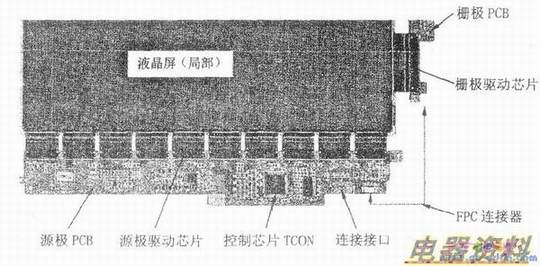

　　为便于理解，下图给出了TFT液晶屏中内部驱动系统的实物图。需要说明的是：这部分电路安装在紧靠液晶屏的PCB上，非专业人员对于这部分电路不要试图去拆卸和维修，以免损坏液晶彩电或扩大故障。
