液晶显示器高压板的功能

　在中，高压一般独立做成一个条状电路板，且输出的交流很高，故高压电路板俗称为高压板或高压条。其实，关于高压板还有很多叫法，如逆变电路或(Inverter)、背光灯驱动电路、背光灯等。
　　
　　高压板的作用是为液晶屏的背光灯提供工作。液晶屏用的背光灯一般采用的是冷阴极荧光灯管(FL)。该灯管的工作电压很高，正常工作时的电压为600～800V，而启动电压则高达1500～1800V，工作则为5～9mA。因此高压板需要有如下功能：
　　

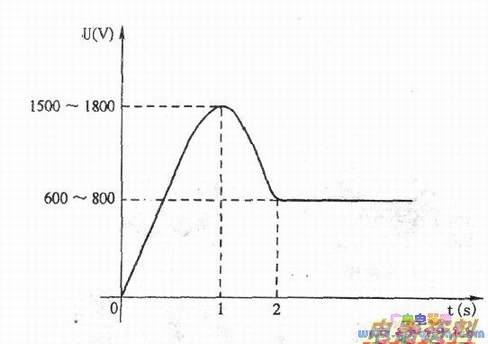

　　(1)能够产生1500V以上的高压交流电，并且在短时间内迅速降至交流600～800V，这段时间约持续1～2s，电压的曲线如下图所示。

　(2)由于高压板提供电流的大小将影响冷阴极荧光灯管的使用寿命，因此输出的电流应小于9mA，需要有过电流保护功能。
　　
　　(3)出于使用的考虑，要有控制功能，即能够控制灯管的亮度和灯管的亮灭（待机时灯管熄灭）。这两个控制信号一般由驱动板（主板）上的MCU提供。
