Altera FPGA内部结构

Ara的FLEX/ACEX等芯片的结构如下图：

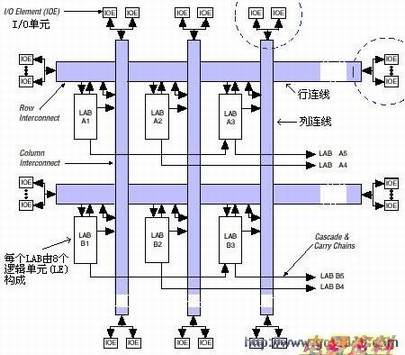

Altera FLEX/ACEX 芯片的内部结构

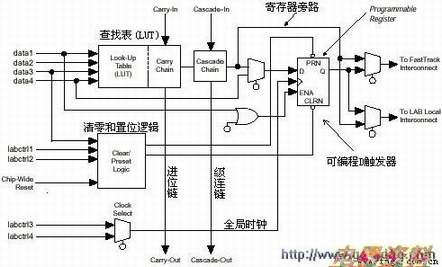

逻辑单元（LE）内部结构为：FLEX/ACEX的结构主要包括LAB，I/O块，RAM块（未表示出）和可编程行/列连线。在FLEX/ACEX中，一个LAB包括8个逻辑单元（LE），每个LE包括一个LUT，一个和相关的相关逻辑。LE是FLEX/ACEX芯片实现逻辑的最基本结构 ( Altera其他系列，如APEX的结构与此基本相同，具体请参阅数据手册）
