Cyclone III器件系列体系结构

Cyclone III系列包括高达120K的垂直排列逻辑单元(LE)、以9-Kbit (M9K)模块构成的4Mbits嵌入式、嵌入式乘法器以及被I/O单元(IOE)围绕的，如图1所示。高效互联和低斜移时钟网络为时钟和数据信号结构提供连接。

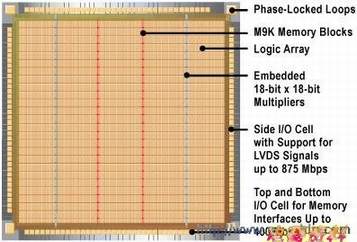

图1 Cyclone III 平面布置

     主要Cyclone III系列器件都有2或者4个，每一个PLL有最多5个不同的输出。主要Cyclone III系列器件的资源情况如表2。

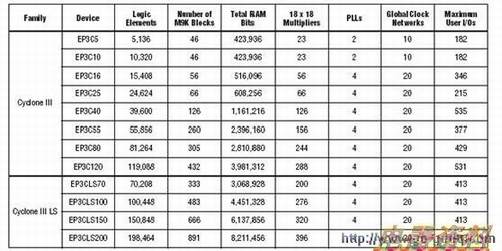

表2 Cyclone III系列器件的资源情况
