JC25-7.2/12型高压真空接触器结构及原理

　　JC25-7.2/12型高压真空接触器系50或60Hz系统中用于控制三相户内电器设备的负荷开关，适用于额定6kV~12kV及以下电压等级，额定工作630A及以下的电力系统，对高压用电设备进行控制，适合进行频繁操作。可用来切换器、电抗器、变压嚣及电弧炉等。

　1．结构与原理
　　

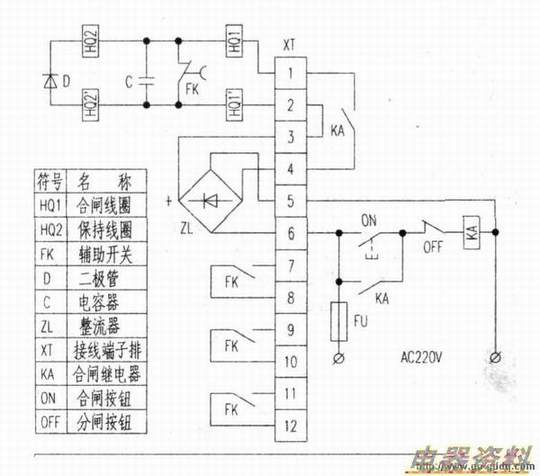

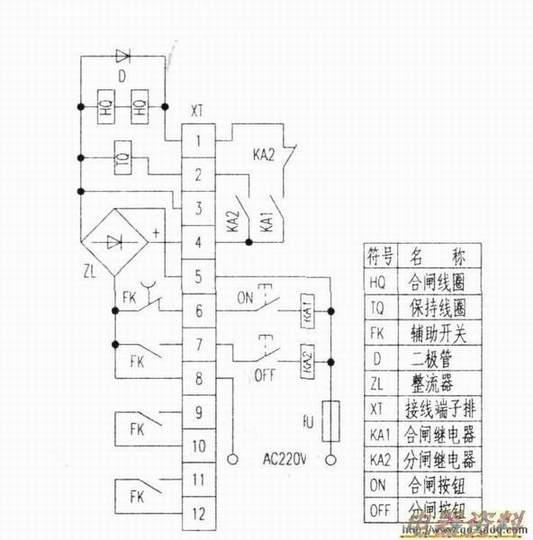

　　真空接触器在结构上为上下布置方式，由真空灭弧室、绝缘框架、绝缘子、拍合式合闸电磁机构、机械锁扣机构（机械保持方案用）和底板等组成。绝缘子、绝缘框架实现高压回路对地及桕问的绝缘和支撑。控制回路由桥式、合闸线圈、分闸线圈（机械袁1CKC3系列交流高压真空接触器的产品技术参表3JC25-7.2/12型高压真空接触器主要技术参数保持方案用）、保持线圈（电保持方案用）、辅助开关及器等组成，接线圈见上图（电保持方案）和图4（机械保持方案）。其中，对于电保持方案，保持线圈与合闸线圈串联用以实现接触器长期合闸保持，而电容器用来消除辅助开关常闭触点转换合闸回路时的电火花，从而提高辅助开关常闭触点转换合闸回路的稳定性和可靠性。当接到合闸指令时，即按压合闸按钮ON后，交流110V或220V经桥式整流加到合闸线圈两端，合闸线圈通电，衔铁动作，使与其固定连接的方轴旋转，固定在方轴上的拐臂向上推动绝缘子，带动灭弧室动导电杆向上运动，接触器合闸。合闸后常闭辅助触点FK断开，保持线圈HQ2串人，合闸状态得以保持。对于机械保持方案，合闸保持由机械锁扣来实现。相反，接到分闸指令，即按压分闸按钮OFF后，分闸线圈TQ（产品资料中使用的符号．下同）通电（见下图）．机械锁扣机构解扣；或保持线圈HQ2回路断电（见上图），由分闸弹簧作用使衔铁释放，方轴通过拐臂和绝缘子带动灭弧室动导电杆向下运动，接触器分闸。

　2．主要技术参数
　　

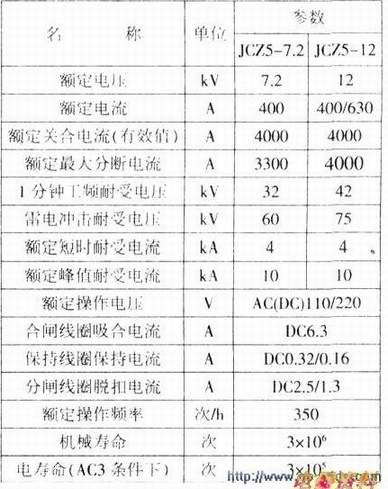

　　JC25-7.2/12型高压真空接触器主要技术参数见下表。
