影碟机激光头读取信息的光学原理

　　LD发射的红色激光，经过衍射光栅后被分成三束光（实际上分裂成多束光，其余的光束能量很低，不起作用），中间的一条为主光束，两侧为辅助光束。主光束用于RF信号的拾取和聚焦误差信号的检测，辅助光束则用于循迹控制。经过衍射光栅后的激光束，再经过偏振棱镜进入准直透镜，将仍具有发射性的激光变成平行光。然后，经1/4的波长板达到物镜，激光经1/4的波长板后，光束产生90度的延迟，物镜将激光束投射到碟片的信号面上。此时在聚焦伺服和循迹伺服的控制下，激光束准确地读取光碟上的信息。
　　
　　拾取信号的激光束，在反射回来时，又穿过物镜及1／4波长板，并再次产生90度相位延迟，同入射的激光束相比，相位相差为180度。当激光束到达偏振棱镜时，因棱镜的中间镜面处镀有电解膜，由于光线的入射方向不同，呈现为投射及反射的不同特性，即激光束第一次由下方入射时，可以透射通过，第二次由上方返回入射时，则反射成90度方向，通过柱面棱镜后，透射到光电检测器上，光电检测器将光信号变成电信号。
　　
　　激光束在光路传播时，以下部件起着重要的作用，分别叙述如下。
　　
　　1．偏振棱镜
　　
　　它能够使通过透镜的激光束直射到光盘，又能够使从光盘反射回来的激光束转向90度横向射到光检测器阵列。
　　
　　2.1/4波长板
　　
　　它是一个旋光器件，能将激光的相位延退90度，当激光束来去两次通过1/4波长板时，这时反射光与入射光相比在偏振棱镜上为180度，偏振棱镜对它们就分别呈现反射性和透射性。
　　
　　3．准直透镜
　　
　　将发射角度范围较小的激光束凝聚成平行激光束。
　　
　　4．光检测器阵列
　　
　　它由6只组成，当反射回来的激光束照到光敏时，将光信号转变为电信号，6只光敏二极管分别接到各自的独立上，可输出数据信号、聚焦、循迹误差信号。
　　
　　5．柱面透镜
　　
　　当反射回来的激光束经柱面透镜照射到光敏二极管时，因柱面透镜有成像的特点，能形成圆形聚焦光斑（聚焦正确），也可能形成椭圆形聚焦光斑（聚焦不正确），从而获得所需的控制信号（聚焦误差信号和循迹误差信号）。
　　

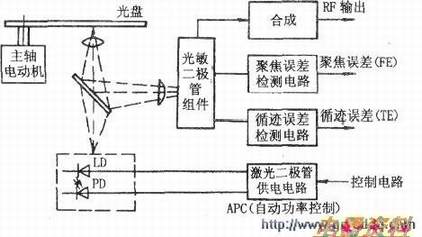

　　激光头读取信息过程示意图如下图所示。
