PAL制彩色全电视信号的编码过程

　　尽管过程是在摄像机中进行的，但这对了解电视机的构成是很有帮助的，因此，有必要简单介绍一下彩色电视信号的编码过程。
　　

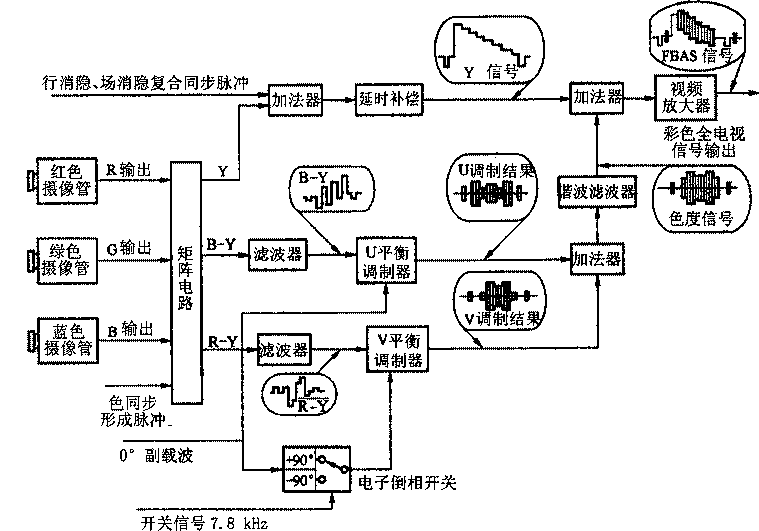

　　我们知道，PAL制彩色全电视信号是由色度、亮度、消隐和同步信号组成的。实际上整个编码电路是很复杂的，但是从下图所示的PAL制编码器的基本组成图中也能够了解到PAL制编码的大概过程。
　　
　　由摄像机中红、绿、蓝摄像管(或D片)分别输出的R、G、B三个基色信号被矩阵电路处理后，得到Y、R—Y、B—Y三路输出。所谓矩阵电路，就是将若干信号按所需比例组合起来的电路。色差信号的带宽由0～1．3H的低通进行限制，而亮度信号的频带宽度为6MHz，不需再由加以限制。信号通过宽带器后会产生延时，所以色差信号通过滤波器后将会比亮度信号有少量延时(约0．7s)。为了使亮度信号和色度信号同时到达加法器，在亮度通道中就必须加入相应的延时补偿电路。
　　
　　B—Y信号与为0°的副载波一起送到U平衡，得到的调幅信号Fu输往加法器；R—Y信号和由电子倒相开关送来的相位为90°的逐行倒相的副载波一同送往V平衡器，得到的调幅信号Fv也送往加法器。Fu与Fv在加法器中相加，便得到正交调幅的色度信号F(或C)。

　由加法器得到的逐行倒相正交平衡调幅的色度信号，通过谐波滤波器滤除副载波的高次谐波后再送至加法器电路，与亮度信号、复合同步信号、消隐信号混合成彩色全电视信号，最后送至发射机调制图像载波。
　　
　　电视机的是编码的逆过程。编码器对R、G、B三基色信号进行处理，然后将其变换成视频信号输出；而解码器则是从视频信号中再变换出R、G、B三基色信号。
