膜片式气电传感器的工作原理
1、工作原理
过滤稳压器1过滤的恒压气体进入两路系统:
下喷嘴11、下气室和测量喷嘴9,工件10组成的气动测量系统;
上喷嘴2、上气室、锥杆3与出气环7之间的的环形出气间隙组成平衡气路系统。

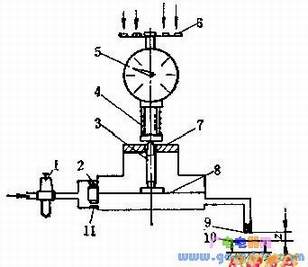

1、过滤稳压器 2(11)、进气喷嘴 3、锥杆 4、弹簧 5、指示表6、电触点副 7、出气环 8、金属膜片 9、测量喷嘴 10、工件
测量间隙z改变时,引起下气室压力的变化,于是金属膜片8失去原来的平衡状态,使膜片位移带动锥杆3移动,使环形气隙7变化,直到上下气室的压力重新平衡为止。
测量间隙z的微小变化可以引起锥杆3较大位移,并传到指示表5,由指示表指示出工件尺寸的变化值,同时电触点副6可以发生相应的电信号。
弹簧4产生指示表的测力,使表头和锥杆3可靠地接触。

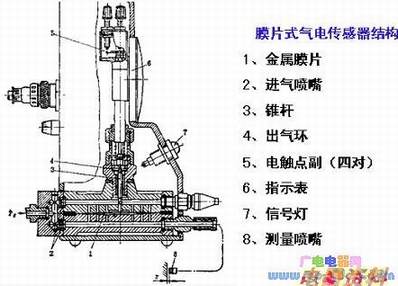

2、结构
特点:
(1)工作压力pg=4×105N/m2,高压薄膜气动量仪;
(2)四对电触点副,信号灯显示状态,触点副间隙可由螺钉调节;
(3)指示表放大倍数,机械部分(100)×气动部分(10),分度值0。001mm。
(4)高压可吹净工件表面,适于加工过程的自动测量。

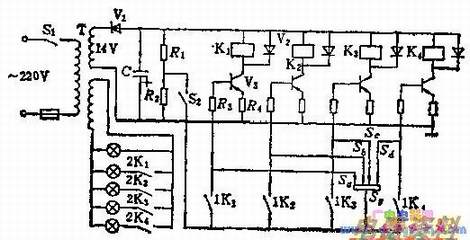

3、测量
(1)四路电路;
(2)S2测量开关;
(3) Sg动触点;
(4)Sa、 Sb、 Sc、 Sd四个可调整的定触点。
