D型触发器

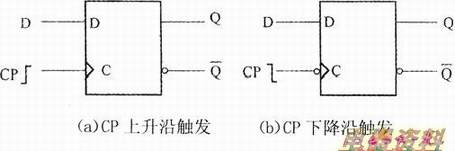

　(1)D型又称为延迟触发器，具有数据输入端D、时钟输入端CP、输出端Q和输出端反相Q，其符号如下图所示。D型触发器输出状态的改变依赖于时钟脉冲CP的触发，即在时钟脉冲边沿的触发下，数据由输入端D传输到输出端Q。下图(a)所示为CP上升沿触发的D型触发器。下图(b)所示为cP下降沿触发的D型触发器。其真值表分别见下表所示。



　　上升沿触发的D型触发器真值表

输  入		输  出
CP	D	Q	反相Q
∫	O	O	l
∫	1	l	0
z	任意	不变

　(2)D型触发器的特点是：只有在时钟脉冲边沿的触发下，数据才得以传输而进入触发器，没有触发信号时触发器中的数据则保持不变。
