9针串行口的引脚功能



  计算机串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。25针串行口具有20mA环接口功能，用9、11、18、25针来实现。

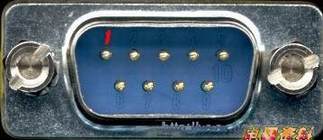

串口引脚图

9针串行口的引脚功能：

针脚       功能
1     载波检测(DCD)
2      接受数据(RXD)
3      发出数据(TXD)
4      数据终端准备好(DTR)
5      信号地线(SG)
6      数据准备好(DSR)
7      请求发送(RTS)
8      清除发送(CTS)
9      振铃指示(RI)
