555的3类18个单元电路

  这里我们这里按555的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。


    单稳类电路

　单稳工作方式,它可分为3种。见图示。

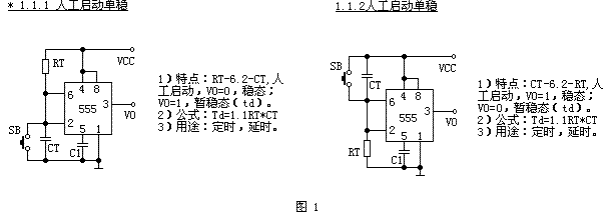

　第1种(图1)是人工启动单稳,又因为定时定时位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

　

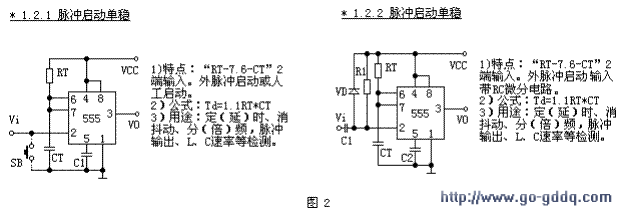

　第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”,都是从2端输入。1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。

　　    双稳类电路

    这里我们将对 555 双稳电路工作方式进行总结、归纳。555 双稳电路可分成 2 种。

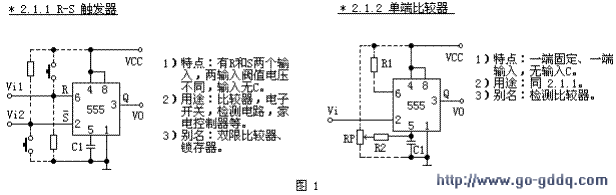

　第一种（见图 1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2 个单元。单端比较器（2.1.2）可以是 6 端固定，2 段输入；也可是 2 端固定，6 端输入。

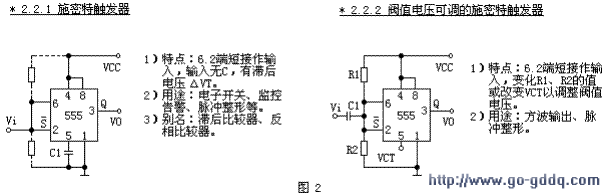

 　　第 2 种（见图 2）是施密特触发电路，有最简单形式的（2.2.1）和输入端调整偏置或在控制端（5）加控制 VCT 以改变阀值电压的（2.2.2）共 2 个单元电路。

　双稳电路的输入端的输入电压端一般没有定时和定时。这是双稳工作方式的结构特点。2.2.2 单元电路中的 C1 只起耦合作用，R1 和 R2 起直流偏置作用。

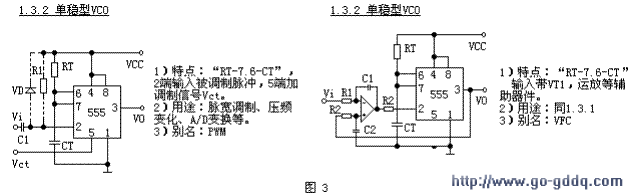

　第3种(图3)是压控。单稳型压控振荡器电路有很多,都比较复杂。为简单起见,我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1;使用、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。
