互补对称共发射极单端推挽功率放大电路

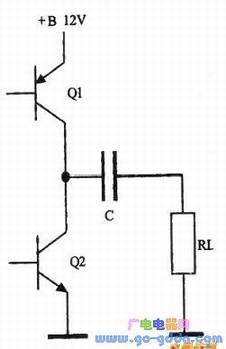

　我们从下图可以看出，Q1和Q2的连接方式不同于图1。Q1的集电极和Q2的集电极相连作为输出端，每只功率管的信号仍然由基极注入、放大的信号由集电极输出。这是典型的共发射极方式，其重要特点是增益及增益都很高、输出较高，既有很高的电压增益，也有很高的功率增益，并且输出阻抗高于前述共集电极单端推挽功率放大电路，升压的制作简单易行（可以采用较细的导线绕制），非常适合作为液晶屏的背光板功率放大电路。

　　
　　在MOS管普及之前，液晶屏背光板电路上的功率放大均采用此类电路。此电路Q1和Q2的工作方式和共集电极单端推挽功率放大电路相同：两管的基极都施加相同、幅度相同的信号；两管轮流导通工作，完成方波信号的放大。
　　

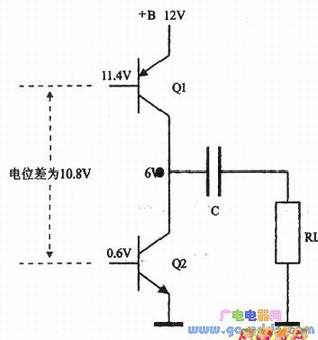

　　美中不足的是Q1和Q2的基极电位差很大，如下图所示。如果+B为12V，那么Q1的基极电位是11.4V，Q2墓极电位是0.6V。这样，Q1与Q2基极之间的电位差是11.4V-O.6V=10.8V（如果+B是24V，则电位差为22.8V），比共集电极单端推挽功率放大电路两管之间的电位差大了近9倍（如果+B是24V，电位差就大了近20倍），接近于+B电压。显然，共发射极单端推挽功率放大电路的两个基极不能连接在一起使用一个方波激励信号，必须采用两个单独的信号分别输入，而这两个信号的相位、幅度相同，信号包含的直流分量各不相同（一个为0.6V，另一个为11.4V）。

　　共发射极单端推挽功率放大电路的工作原理如下。

　　当输入方波为负时，如下图所示，Q1正偏导通，Q2反偏截止。此时，电流由+B经Q1一C—RL流通，输出RL上电流的方向是由上向下。

　　

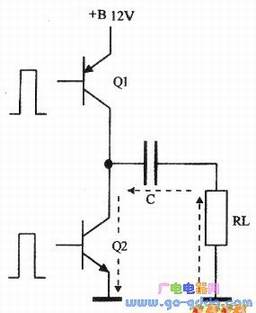

　　当输入方波为正时，如下图所示。Q2正偏导通，Q1反偏截止。此时，电流经RL—C—Q2流通，输出负载RL上电流的方向是由下向上。这样，输入方波不断地变化方向，Q1与Q2不停地轮流导通，负载RL上电流的方向也就不断变化，完成了放大作用。
