电工理论知识-电路定律及电路基本分析方法

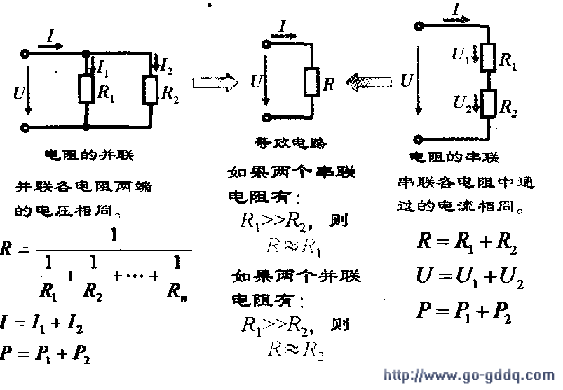

　1．的串联与并联
　　
　　的串、并联连接方式及规律如下图所示。

　　2．的混联计算举例
　　

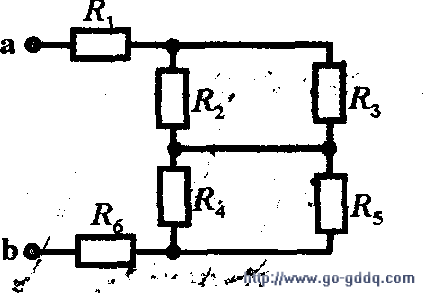

　　例：如下图所示，求a、b间的等效电阻R女。

　　分析：从a、b端向里看，R2和R3，R4和R5均连接在相同的两点之间，因此是并联关系，把这4个电阻两两并联后，中除了a、b两点外不再有结点，所以它们的等效电阻与R1和R6相串联。

　　解：Rab=R1+R6+(R2∥R0+(R4∥R5)。

　　【提示】电阻混联电路的等效电阻计算，关键在于正确找出电路的连接点，然后分别把两两结点之间的电阻进行串、并联简化计算，最后将简化的等效电阻相串即可求出。

　　3、电路名词

    支路(m)：一个或几个二端元件首尾相接中间没有分岔，使各元件上通过的相等。

　　结点(n)：三条或三条以上支路的连接点。

　　回路(ι)：电路中的任意闭合路径。

　　网孔：其中不包含其他支路的单一闭合路径。

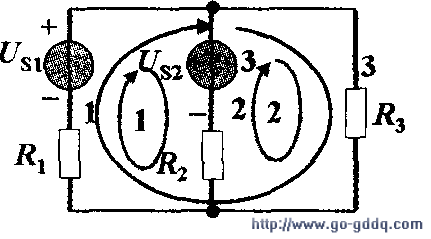

　　例1：如下图所示，该电路m=3，n=2，ι=3，网孔为2。

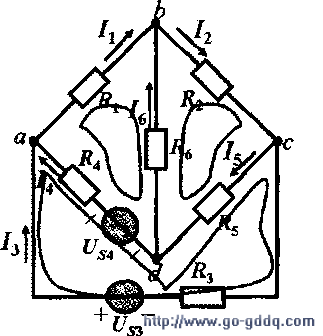

　　例：如图所示，该电路m=6，n=4，ι=7，网孔为3。

　　电路中的独立节点数为n-1个，独立回路数等于网孔数。
