等离子（PDP）彩电电源工作过程

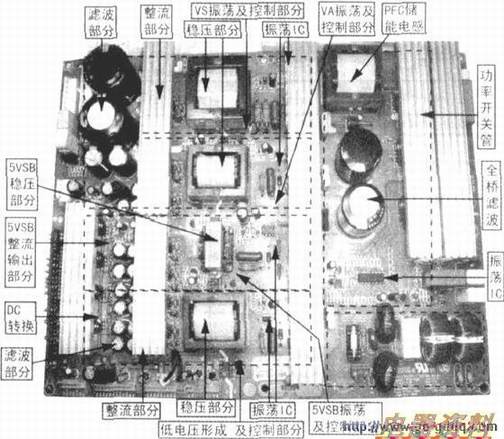

　是由若干个模块组成的（实物见上图）．各部分电路既按照一定的时序工作，又有一定的独立性。

　只要弄清各个模块电路间的关系就可针对哪一路电路输出异常，检查该单元电路即可。板看起来非常重而大，原因就是散热片大、多，也比普通CRT电源多。但变压器多并不表示电路复杂，其实单元电路工作非常简单，维修也不难，与CRT电路维修方法相似。



　PDP电源主要由电源管理CPU、5vsB电压形成、PFC电路、低压形成电路、vs及VA电压形成等电路组成。

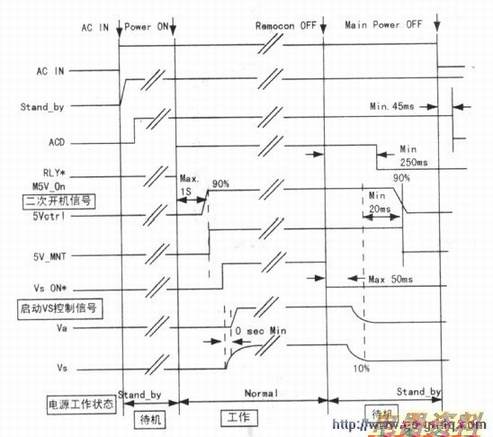

　1．电源工作时序(本文以LG屏为例）PDP电源的工作时序关系是：首先电源管理CPU供电及5VSB电压产生，然后主板控制系统工作，二次开机送出PS-ON或RLY-ON启动低电压电路和PFC及逻辑板及VA电路工作的控制信号，延时很短时间后，主板再送出VS-ON启动电源，CPU送出启动vs电路工作的控制信号，这样整个电路便进入正常工作状态。遥控关机后，电源管理CPU首先送出关掉vs电压的控制信号，然后关掉低电压形成电路。LG 32英寸屏电源启动及关闭时序图见下图．它表明交流电接入的同时电源板送出主板的5VSB电压随后便建立，主板送出RLY-M5V-ON(PS-ON)时，逻辑板5V-L及主板的5V等电压建立，随后主板再送出VSON信号，电源板VA及vs电压便建立，关机过程则是先关掉vs、VA电压，然后关掉逻辑板和主板的5V电压，整个电源在开机与待机时，电源板上STANDBY即5VSB始终存在，除非交流关机。
