液晶彩电背光电路工作原理与检修

　　一、背光结构
　　
　　现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。正常的开机流程是：开机后液晶屏幕先初始化，进入工作状态，而后背光电路工作。背光电路的工作状态直接关系到整个显示屏的图像优劣。由于目前液晶彩电追求超薄、轻量化，且整机电路结构紧凑；故必然造成种种不利的机内环境因素，因此背光电路故障在液晶彩电中占的比重很大。

　液晶彩电的背光板是位于液晶屏背后的，称为背光模板。整个模板的电路构成框图如附图所示。类似于常见的高压发生器电路。其最终是荧光灯管（它是液晶彩电的背光板最终的换能部件，和普通目光灯管类似，更像广告牌用的霓虹灯，因为它也没有灯丝），其专业术语全称为：冷阴极荧光灯管（FL）。它正常工作需要1干多伏的交流高频（而正规CRT彩电的行则输出的是20多干伏的直流电压）。所以在液晶彩电中充当“行变压器”角色的高频变压器，在结构上要精细简单得多，易于实现贴片组件式的结构。

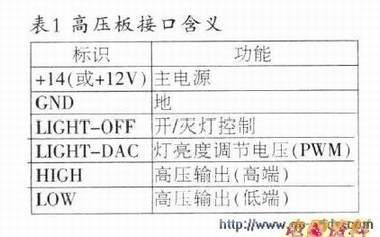

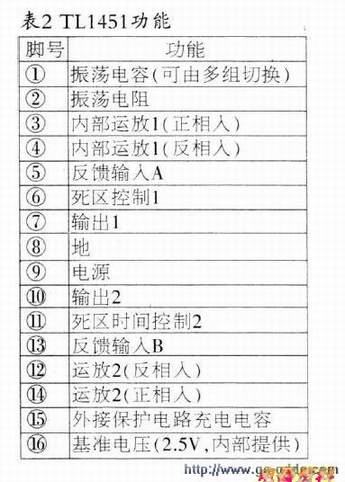

　在荧光灯管的选择上，存在数量上的区别。目前的液晶彩电背光电路设计，主要分三种，分别是二灯、四灯和六灯结构。在设计上主要是灯管数量的差别和相应的高压线包的多少。电路上，维修的重点即放在背光模板的高压板上，高压板常见接口标识含义见表1。其中灯的亮度由主控电路送来（数字控制方式是采用脉宽波进行等效控制电压的调高或调低），其最终结果是对高压板中的主芯片（主要作用是以方式完成逆变作用）输出的PWM驱动信号进行控制，从而改变高压，控制灯管亮度。现行高压板电路上，笔者查阅了有关资料，常用BIT3106、D2960等型号作为主控，另外，也常见TL1451，其为16脚封装，各脚功能见表2。在高压板上，此芯片较为明显，均为贴片结构。

　在日常维修中，屡见高压板高压包附近的驱动功率管由于温升而脱焊，补焊即可。由于高压板面积不大，所以检查时，对于硬性故障目视不难发现。笔者检修时，遇见过部分机器高压包发热、冒烟现象。在这种情况下，应先排除高压包次级是否有短路故障（如末级到灯管插头的高压是否），而后对高压包本身进行检查。目前高压板维修的主要难点在于配件难觅，也包括下面讲到的灯管。最好的办法是向厂家或注重先进技术开发的大厂联系购买。
