调压器及电流互感器简介

     1. TDGC TSGC接触 调压器 （见图1）

　（1）使用调压器时，先将指针放在0 位上，然后将接在输出端，再把输入端接在与调压器输入相一致的 上。调节输出电压时，要缓慢旋转 手轮 ，调至所需电压。从0位调到最大值的时间不应少于5 s，否则易引起碳刷磨损产生火*。



　（2）使用调压器时，应注意输出不能超过额定值，超载时间较长时，易损坏调压器。

　（3）调压器不能并联使用。

　（4）应经常检查调压器的使用情况，如发现碳刷磨损严重，应更换同样尺寸和规格的碳刷。

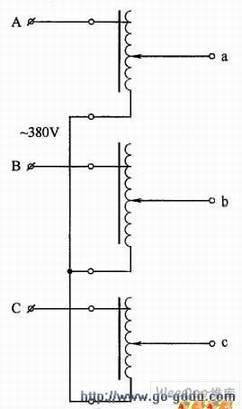

图1 三相调压器接线图

　　2. 电流器

　电流互感器在高压电气设备或低压电气设备中应用极为广泛。电流互感器又叫变流器，它是将较大的电流变成较小电流的一种装置，电流互感器外形如图2（a）所示。电流互感器的一次侧与负载串联，其次侧电流最大为5 A，它的用途是在配电系统中供 测量仪 表和继电保护用，其 原理如图2(b）所示。

（a）电流互感器外形

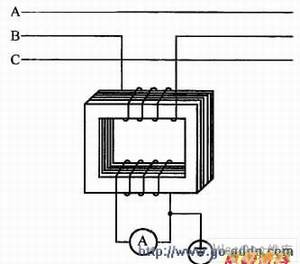

（b）电流互感器内电路

图2 电流互感器外形及内电路示图

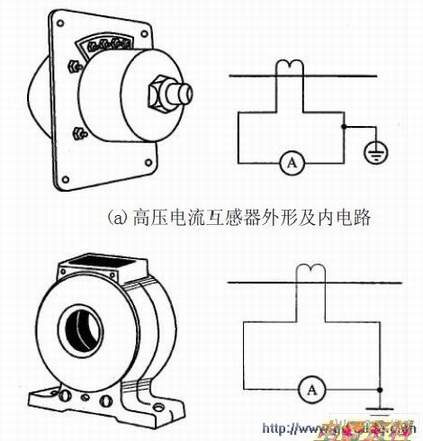

　高压电流互感器一般分空气冷却和油冷却两类。一次侧匝数有单匝和多匝两种，在室内配电装置上装置的电流互感器一般为空气冷却式，如图3（a）所示。

　目前，在低压380 V 配电设备上使用的LML1-0.5型、LMKJ1-0.5 型及LM2-0.5 型（加大容量型）的电流互感器，是一种穿心式电流互感器，如图3(b）所示。电流互感器的铁心是由带状硅钢片卷制而成，并经特殊热处理，一次 线圈 可使电气负荷线穿过铁心中间，或沿着铁心圆周均匀缠绕在上面，外面有防护外壳，器身中间设有一次线的贯穿窗口。它具有体积小、重量轻、绝缘良好、安装使用方便等优点。不必去连接一次带电侧，从而可避免两个较大电流的接线点，因接触不良发生发热烧坏的危险.
