液晶显示器结构原理

　近几年，由于液晶屏的关键技术不断取得突破和价格的不断下滑，日前已经完全取代了 在PC应用领域的霸主地位，成为各大品牌机以及兼容机首选的标配产品。

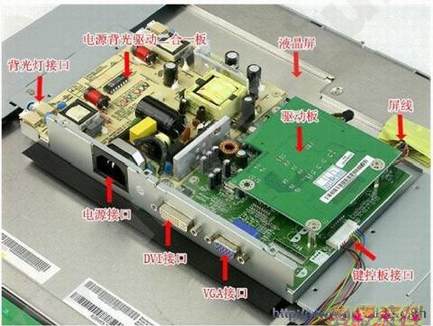

　液晶显示器产品的迅速普及，对于我们这些做技术服务的维修人员来说，就意味着一个新的学习任务摆在了我们的面前。闲话少说，下面我们进入正题 ! 首先，我们看一张液晶显示器内部部分的结构图片；

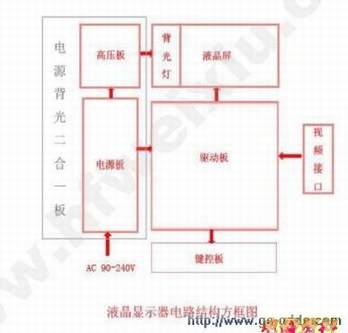

   上图我们可以知道，液晶显示器在内部电路结构上主要有以下几个部分构成：

　　1、驱动板（也叫主板）：主要是用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）视频信号，并通过屏线送出信号去控制液晶屏 （PANEL）正常工作。驱动板上含有 MCU单元，它是液晶显示器的检测控制中心和大脑。

    2、板：用于将 90~24OV 的交流转变为 12V、5V、3V 等的直流电供给显示器工作。

　　3、背光板 （也叫高压板）：用于将主板或板输出的 12V 的直流电压转变为 PANEL 需要的高频的 1500~ 1800V 的高压交流电，用于点亮PANEL的背光灯。电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。

　　4、液晶屏：液晶显示用模块，它是液晶显示器的核心部件，其包含液晶板和驱动电路。

      其中，液晶屏是液晶显示器内部最为关键的部件，它对液晶显示器的性能和价格具有决定性的作用。
