液晶面板 (液晶屏)偏光板的原理分析

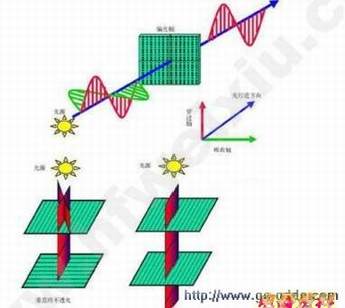

　高中物理我们已经了解了光的波动性，光波的行进方向是与电场及磁场互相垂直的，同时光波本身的电场与磁场分量，彼此也是互相垂直的。也就是说行进方向与电场及磁场分量，彼此是两两互相平行的。而偏光板的作用就像是栅栏一般，会阻隔掉与栅栏垂直的分量，只准许与栅栏平行的分量通过。所以如果我们拿起一片偏光板对着光源看，会感觉像是戴了太阳眼镜一般，光线变得较暗。但是如果把两片偏光板迭在一起，那就不一样了。当您旋转两片的偏光板的相对角度，会发现随着相对角度的不同，光线的亮度会越来越暗。当两片偏光板的栅栏角度互相垂直时，光线就完全无法通过了。而就是利用这个特性来完成的，利用上下两片栅栏互相垂直的偏光板之间，充满液晶，再利用电场控制液晶转动，来改变光的行进方向，如此一来，不同的电场大小，就会形成不同灰阶亮度了。

彩色滤光片（color fir，CF）

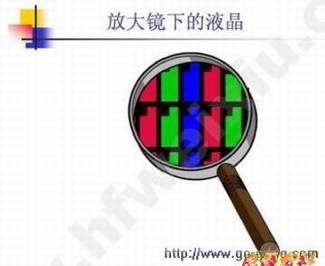

    　如果你拿着放大镜去观察液晶面板的话，你会发现如下图中所显示的样子。我们知道红色、蓝色以及绿色是所谓的三原色。也就是说利用这三种颜色，使可以混合出各种不同的颜色。很多平面显示器就是利用这个原理来显示出色彩。我们把RGB三种颜色，分成独立的三个点，各自拥有不同的灰阶变化，然后把邻近的三个RGB显示的点，当作一个显示的基本单位，也就是pixel。那这一个pixel，就可以拥有不同的色彩变化了。然后对于一个需要分辨率为1024*768的显示画面，我们只要让这个平面显示器的组成有1024*768个pixel，使可以正确的显示这一个画面。在图中，每一个RGB的点之间的黑色部分，就叫做Blackmatrix。它主要是用来遮住不打算透光的部分。比如像是一些ITO的走线，或是Cr/A1的走线，或者是TFT的部分。因此，我们在图中看到每一个RGB的亮点并不是矩形，在其左上角也有一块被blackmatrix遮住的部分，这一块黑色缺角的部份就是TFT的所在位置。

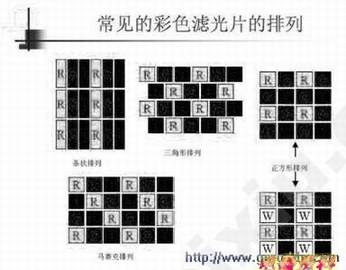

   　　下图是常见的彩色滤光片的排列方式。条状排列（stripe）最常使用于OA的产品，也就是我们常见的笔记型计算机，或是桌上型计算机等等。为什么这种应用要用条状排列的方式呢？原因是现在的软件，多半都是窗口化的接口。也就是说，我们所看到的屏幕内容，就是一大堆大小不等的方框所组成的。而条状排列，恰好可以使这些方框边缘，看起来更笔直，而不会有一条直线，看起来会有毛边或是锯齿状的感觉。但是如果是应用在AV产品上，就不一样了。因为电视信号多半是人物，人物的线条不是笔直的，其轮廓大部分是不规则的曲线。因此一开始，使用于AV产品都是使用马赛克排列（mosa，或是称为对角形排列）。

　　不过最近的AV产品，多已改进到使用三角形排列（triangle，或是称为delta排列）。除了上述的排列方式之外，还有一种排列，叫做正方形排列。它跟前面几个不一样的地方在于，它并不是以三个点来当作一个 p刚好形成一个正方形。

　　xel，而是以四个点来当作一个 pixel。而四个点组合起来
