更换台扇电动机绕组的方法

　一、先学会画电机绕组的端部接线圈
　　
　　以16槽4极式台扇电动机为例。极相组内的线圈多采用连绕，中间没有接线头，但为了易学我们把它分开。

　1.画出主绕组两个线圈元件和副绕组两个线圈元件的嵌入线图。按逆时针顺序，嵌入线的规律为“嵌1空l”，主、副绕组线圈的跨距均为l跨4（如图1）。

　2.按照图l的规律把主、副绕组的嵌入法画  完备。颜色相同的为同一分相（如图2）。
　　
　　3.画出主绕组内线圈元件间的接线图。极相内的线圈采用“首接首，尾接尾”的显极反串法（如图3）。

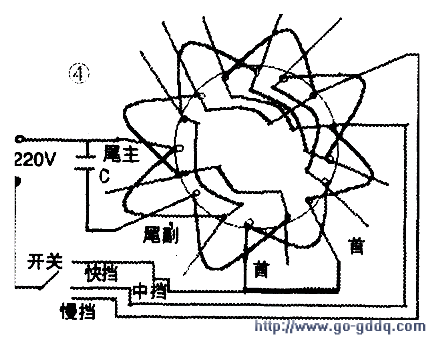

　4.练习主、副绕组线圈元件间的接线（主、副绕组元件间的接线方法相似）。画出主、副绕组各线圈元件间的接线图。颜色相同的为同一分相。每槽的电角度Q：3600×2÷16=45°，主、副绕组的首和首之间的电角度为90°，主、副绕组的尾和尾之间的电角度为900（如图4）。

　二、用细铁丝代替电磁线。
　　
　　1、练习嵌入线及接线方法1.练习嵌入两个主绕组线圈。两个副绕组线圈，并测试。计算出把线数q=Z÷2Pro=16÷（4x2）=2。

　（1）选好第l槽的位置，把主绕组第1个线圈中带引接线的线圈边嵌入槽内，上层边暂不嵌入。

　（2）向右空l槽的位置，把副绕组的第1个线圈中带引接线的边嵌入槽内，上层边暂不嵌入。

　（3）向右数空1槽，把主绕组第2个线圈中带引接线的线圈边嵌入槽内，紧跟着按跨距1跨4嵌入上层边。

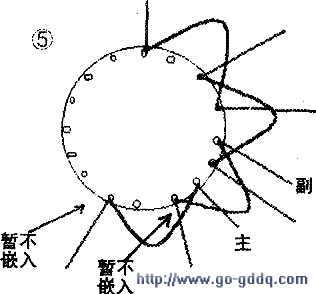

　（4）向右数空1槽，把副绕组的第2个线圈中带引接线的线圈边嵌入槽内，再按跨距l跨4嵌入上层边（如图5）。

　2.按照嵌入线的规律。用细铁丝把主、副绕组的线圈嵌入对应的槽内，最后。把起把线的上层边嵌入相应的槽内。嵌入线的特点：

　（1）起把线数q=Z÷2Pm=16÷（4x2）=2。

　（2）主、副绕组的线圈轮流嵌入，按“嵌l空l”的规律直到嵌入完毕。

　三、用电磁线实际更换电动机绕组的练习各参数以电动机原参数为准。

　按照嵌入线方法和接线方法，换为新绕组。

　当我们把以上讲的五类交流电动机绕组的更换方法掌握熟练后。再利用已有的知识钻研其他类型电机的嵌入线方法，很快就会使自己具有开电动机修理店的技术实力。
