由电容代替变压器降压供电的电路

    它具有简单体积小且价格低廉之优点。一般降压对交流市电(220V／50）而言，可用公式Xc=1／(2πfC)表示。式中Xc：(Ω)；f：市电50Hz；C：电容量(F)。从式中可知，Xc与f和C成反比：当f不变时(50Hz)，C越大Xc越小，反之则反。当C与f确定后，Xc也就定下来了，所能提供的也就不变，所以电容降压属于恒流供电形式。

    通过理论计算与实测结果证明，1 μ F电容通常可以提供69mA电流，其它的容量与结果与此类推。也可以简单计算，用电容量(μ F)÷15直接得出所能提供的电流量(mA)。

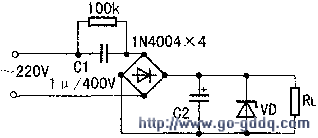

    其前题是在(电路)处于工作状态下。如果负载电路处于静态等待状况下，其缺点也显露出来：如附图所示的控制电路的供电部分。市电经C1附图降压及桥式整流(如采用半波整流提供的电流还将减少一半)。经C2及VD稳压后向负载RL提供工作。负载工作与稳压共同分配C1提供的降压供电电流值。而停止时，即静态时绝大多数电流都由稳压二极管承担。所以，对稳压二极管最大耗散功率(PzM)有一定要求，即应能满足最大稳压工作电流(IZM)。由此可见，由于电容降压属于恒流性质，当电容量选定好之后，不管外接负载工作与否，它耗电始终是一样的。

    其前题是在负载(电路)处于工作状态下。如果负载电路处于静态等待状况下，其缺点也显露出来：如附图所示的控制电路的供电部分。市电经C1附图降压及桥式整流(如采用半波整流提供的电流还将减少一半)。经C2滤波及稳压二极管VD稳压后向负载RL提供工作。负载工作与稳压二极管共同分配C1提供的降压供电电流值。而停止时，即静态时绝大多数电流都由稳压二极管承担。所以，对稳压二极管最大耗散功率(PzM)有一定要求，即应能满足最大稳压工作电流(IZM)。由此可见，由于电容降压属于恒流性质，当电容量选定好之后，不管外接负载工作与否，它耗电始终是一样的。

    综上所述，采用电容降压时电容量不必选得过大，只要能满足供电负载电 路的工作需要即可。
