异步电机的启动和调速_异步电机的启动

　1. 单相异步电机的启动

    只有一相绕组时，所产生的磁场是一个脉动圆形磁场，不能转动。为了达到产生旋转磁场的目的，必须将单相绕组另加一套与其不同的辅助绕组。

　电机启动通常有两种方法，即分相与罩极分相。启动原理如图1所示。电极启动时，副绕组通过器接入，副绕组与主绕组在上产生，电机启动。启动后副绕组切除，主绕组　　1.单相异步电机的启动只有一相绕组时，所产生的磁场是一个脉动圆形磁场，不能转动。为了达到产生旋转磁场的目的，必须将单相绕组另加一套与其电压相位不同的辅助绕组。

　电机启动通常有两种方法，即分相与罩极。

　（1）电容分相启动    原理如图1所示。电极启动时，副绕组通过电容器接入电路，副绕组与主绕组在电流上产生相位差，电机启动。启动后副绕组切除，主绕组独立运行。为了提高绕组的利用率二有时将开关取消，副绕组接入电路运行。

　分相启动有时也利用高阻副绕组移相，称为分相。

　（2）罩极启动启动绕组是一只值很小的闭合短路环，小功率凸极电机放在磁极凹槽内，功率大时则与定子绕组一起嵌入槽内，见图2所示。启动时，由于磁极中的被罩部分与未罩部分不同，从而形成磁场相位差，达到移相目的。

　　2. 三相异步电机的启动

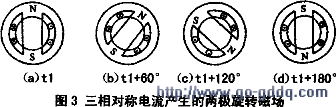

    （1）旋转磁场的产生通常三相绕组在定子铁心的空间位置按120度电角度分布。当接入对称三相时，在某一瞬间（假定此时电流由Ul、V1、w1正向流入，用（×）表示）t1,两极电机绕组中将产生如图3（a）的磁场，在t1+60度 产生如图3（b）的磁场，同样在tl+120度、t1+180.时产生如图3（c）、图3（d）所示的磁场。可以看出电流由t1变化到t1+180.时，磁场方向也转动了180度电角度。可见电流完成一个的变化，合成磁场也必然在空间旋转一周，合成磁场在空间不断转动，就形成了旋转磁场。

　（2）电机的启动当电流通入定子绕组的瞬时，在定子铁心将产生磁场，转子绕组在这个磁场中将感应产生电流，而这个电流在磁场中又将受到力的作用，从而使电机转动起来。独立运行。为了提高绕组的利用率二有时将开关取消，副绕组接入电路运行。

　分相启动有时也利用高阻副绕组移相，称为分相。

　罩极启动启动绕组是一只电阻值很小的闭合短路环，小功率凸极电机放在磁极凹槽内，功率大时则与定子绕组一起嵌入槽内，见图2所示。启动时，由于磁极中的被罩部分与未罩部分磁阻不同，从而形成磁场相位差，达到移相目的。

　三相异步电机的启动旋转磁场的产生通常三相绕组在定子铁心的空间位置按120度电角度分布。当接入对称三相时，在某一瞬间（假定此时电流由Ul、V1、正向流入，用（×）表示）t1,两极电机绕组中将产生如图3（a）的磁场，在t1+60度 产生如图3（b）的磁场，同样在tl+120度、t1+180.时产生如图3（c）、图3（d）所示的磁场。可以看出电流由t1变化到t1+180.时，磁场方向也转动了180度电角度。可见电流完成一个周期的变化，合成磁场也必然在空间旋转一周，合成磁场在空间不断转动，就形成了旋转磁场。

　电机的启动当电流通入定子绕组的瞬时，在定子铁心将产生磁场，转子绕组在这个磁场中将感应产生电流，而这个电流在磁场中又将受到力的作用，从而使电机转动起来。
