CCFL的结构

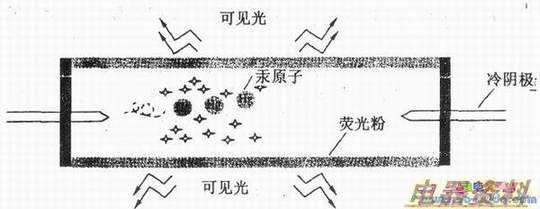

　　FL是一个密闭的气体放电管，其结构如下图所示。在灯管的两端是阴冷极，采用镍、钽和锆等金属做成，无须加热即可发射电子。灯管内主要是惰性气体氩气，另外，有充入少量的氖气和氪气作为放电的触媒，再有就是少量的汞气。在两端加一定高压（这个为启动电压，一般为1500～1800V）时，灯管中的汞原子在高压的作用下会释放出紫外光，波长大约是253.7nm。与此同时，有一部分电能转化为热能白白消耗掉了，大约只有60%电能会转化成紫外光。灯管的内壁涂有一层薄薄的白色荧光粉（假定这个灯管是白色的），这层荧光粉在吸收到灯管内的紫外光后，会发出可见光，这时就看到灯管亮起来了。这个点亮的过程很短，一般为1～2s。灯管被点亮后，由于内部气体性质发生了变化，此时只需要比启动电压低很多的一个小电压（这个电压为维持电压，一般为500～800V）就可以维持灯管继续点亮，而且亮度不会发生变化。冷阴极荧光灯是一个非线性，灯管的供电必须是交流正弦波，为40～80k。

　冷阴极荧光灯在开始启动时，当电压还没有达到启动电压时，灯管呈正（数兆欧），一旦达到启动值，灯管内部发生电离放电，产生，此时电流增加，灯管两端电压下降，呈负阻特性。所以，冷阴极荧光灯触发点亮后，在中必须有限流装置，把灯管工作电流限制在一个额定值上，否则，电流过大会烧毁灯管，电流过小点亮又难以维持。
