电源滤波电路识图技巧

 在输出的是单向脉动性电压,不能直接给电子使用。所以要对输出的电压进行,消除电压中的交流成分,成为直流电后给电子电路使用。在滤波电路中,主要使用对交流电有特殊特性的器件,如:器、器。本文对其各种形式的滤波电路进行分析。

 一、滤波电路种类滤波电路主要有下列几种:滤波电路,这是最基本的滤波电路;π型RC滤波电路;π型LC滤波电路;电子电路。

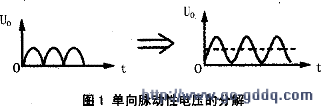

 二、滤波原理1.单向脉动性直流电压的特点如图1(a)所示。是单向脉动性直流电压波形,从图中町以看出,电压的方向性无论在何时都是一致的,但在电压幅度上是波动的,就是在时间轴上,电压呈现出性的变化,所以是脉动性的。

 但根据波形分解原理可知,这一电压可以分解一个直流电压和一组不同的交流电压,如图1(b)所示。在图1(b)中,虚线部分是单向脉动性直流电压U.

 中的直流成分,实线部分是u.中的交流成分。

 2.电容滤波原理

    根据以上的分析,由于单向脉动性直流电压可分解成交流和直流两部分。在电路的滤波电路中,利用电容器的“隔直通交”的特性和储能特性,或者利用“隔交通直”的特性可以滤除电压中的交流成分。

 图2所示是电容滤波原理图。


  图2(a)为整流电路的输出电路。交流电压经整流电路之后输出的是单向脉动性直流电,即电路中的Uo.

 图2(b)为电容滤波电路。由于电容C1对直流电相当于开路,这样整流电路输出的直流电压不能通过C1到地,只有加到RL图为R1上。对于整流电路输出的交流成分,因C1容量较大,较小,交流成分通过C1流到地端,而不能加到负载RL.这样,通过电容C1的滤波,从单向脉动性直流电中取出了所需要的直流电压+U.

 滤波电容C1的容量越大,对交流成分的容抗越小,使残留在负载RL上的交流成分越小,滤波效果就越好。

 3.电感滤波原理

      图3所示是电感滤波原理图。由于电感L1对直流电相当于通路,这样整流电路输出的直流电压直接加到负载RL上。


  对于整流电路输出的交流成分,因L1电感量较大,较大,对交流成分产生很大的阻碍作用,阻止了交流电通过C1流到加到负载RL.这样,通过电感L1的滤波,从单向脉动性直流电中取出了所需要的直流电压+U.

 滤波电感L1的电感量越大,对交流成分的感抗越大,使残留在负载RL上的交流成分越小,滤波效果就越好,但直流也会增大。
