RC振荡电路的几种接法

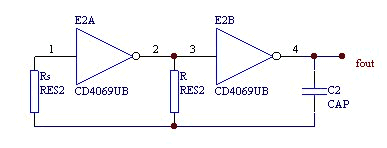

1.最简单的


这种振荡器特点是：T≈（1.4～2.3）R*C

波动将使不稳定，适合小于100K的低频振荡情况。

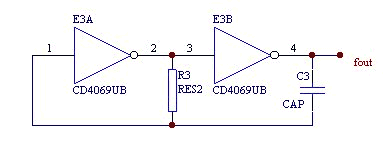

2.加补偿的振荡


T≈（1.4～2.2）R*C，对频率的影响减小，频率稳定度可控制在5%

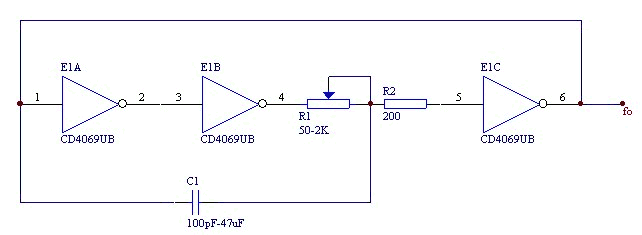

3.环行振荡器


4.采用TTL器，频率可达50MHz4.采用施密特构成的振荡器

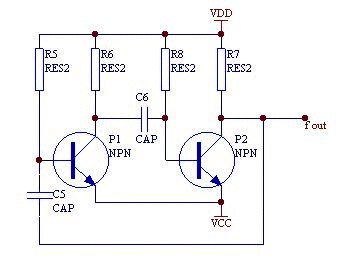

5.采用两三极管构成的振荡器


其中R5=R8，R7=R6，C5=C6
