DE信号与RGB数据信号之间的关系

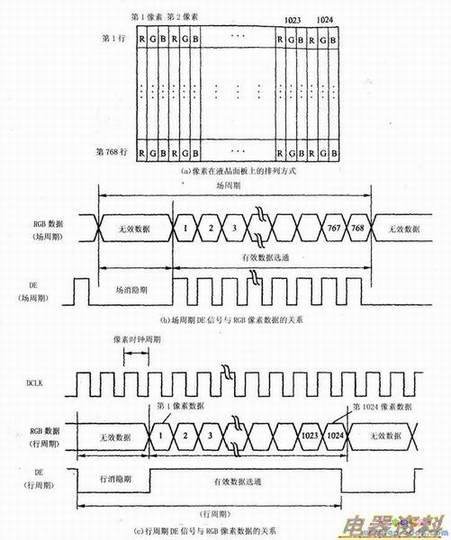

　下图为DE信号与RGB数据信号之间的定时关系（以1024×768液晶面板为例）。下图 (a)所示是液晶面板上的排列方式；下图 (b)中DE信号的高持续期间对应于1024×768分辨率信号的1024个像素，也就是对应于一行的有效显示时间；下图(c)中DE信号上的每一个高电平区间代表一个行的DE信号。以对应于1024×768分辨率的液晶显示器信号为例，在一个场周期内共有768个行周期的DE信号，对应于液晶面板上的768行像素。
