RC微分电路

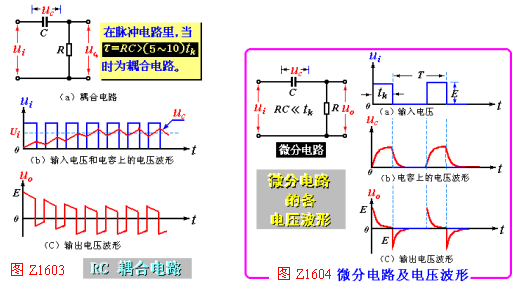

图Z1604所示的RC微分是脉冲技术中常用电路之一。它与RC耦合电路（如图Z1603所示）的区别就在于前者的时间常数τ（=RC）很小。假定该电路的输入信号是图Z1604（a）所示的矩形波，那么，在t１时刻C因不能突变而使uＣ（
）=0，所以，此时刻R上的输出电压uo等于E （见图Z1604（c））。此后uＣ按指数规律上升到E ，相应地，uo由 E 下降至零。在t２时刻，外加信号为零uＣ 仍为E，致使输出电压跳变到- E，随着放电，uＣ逐渐上升到零。待下一个矩形脉冲来到后，再重复以上过程。uＣ、uＯ的波形分别如图Z1604（b）（c）所示。 由此可知，微分电路的特点是能突出反映输入信号的跳变部分。根据这个特点，可把信号中跳变部分转变为尖脉冲而加以利用。
当τ（=RC）＜（
～
）tk时，就可把该电路视为微分电路。
）=0，所以，此时刻R上的输出电压uo等于E （见图Z1604（c））。此后uＣ按指数规律上升到E ，相应地，uo由 E 下降至零。在t２时刻，外加信号为零uＣ 仍为E，致使输出电压跳变到- E，随着放电，uＣ逐渐上升到零。待下一个矩形脉冲来到后，再重复以上过程。uＣ、uＯ的波形分别如图Z1604（b）（c）所示。 由此可知，微分电路的特点是能突出反映输入信号的跳变部分。根据这个特点，可把信号中跳变部分转变为尖脉冲而加以利用。当τ（=RC）＜（
～）tk时，就可把该电路视为微分电路。
