并联型晶体振荡电路

  石英晶体振荡的形式是多种多样的，但其基本电路只有并联型和串联型两种。

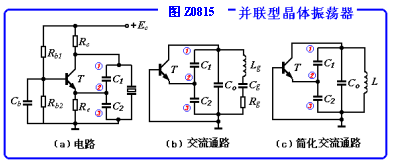

    并联型晶体振荡电路如图Z0815所示。振荡回路由C1、C2和晶体组成。由图可知，电路满足"射同基反"的原则，从而构成三点式振荡电路。显然，晶体在回路中起着的作用，亦即晶体必然工作在fS与fp之间。
    从等效电路不难求得回路的振荡

式中：，由于Cg<(C0 + C′），即在回路中起决定作用的是Cg，所以谐振频率近似为：
