什么是上位机及位机软件介绍

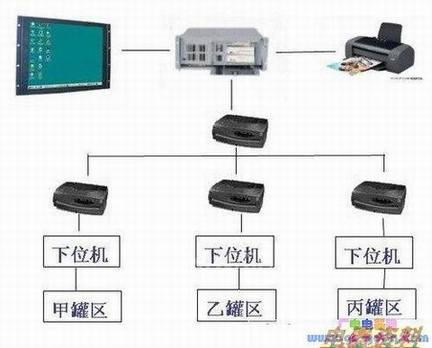

什么是上位机

上位机是一台可以发出特定操控命令的计算机,通过操作预先设定好的命令,将命令传递给下位机,通过下位机来控制设备完成各项操作(应用最多的地方如:工业、水利、供电部门、交通等方面)。上位机都有特定的编程,有专门的开发系统,或以上是已经规定好任务,只能按特定的任务进行操作。简单说上位机就是命令的下达者,而下位机则是命令的执行者。

454

上位机软件介绍

下面介绍一种软件:物联网应用中收集感知节点信息,进行显示,控制的应用控制台。此软件主要有两部分组成,数据收发部分和显示部分

1、上位机在系统中的位置:处于网络层中,与嵌入式网关通过网线相连。实际应用时是放置在实验室的老师工作台上,供实验室的老师使用。

2、上位机的功能:此软件实时监视实验实中每个实验台的状况,包括上电或断电状态,实验台是否发出了警告,是否发出了求助信号,并对这些信号做出应答,还控制屏的文字显示。

3、上位机的设计实现: 此软件主要有两部分组成,数据收发部分和显示部分。数据收发指的是和嵌入式网关的数据收发。两者是通过网线连接的,所以应用的是TCP/IP 的Socket 套接字编程,嵌入式网关的设计中已经提到过,它在和上位机通信中是作为服务器的,那么上位机就是作为连接发起方。为了能保证网络连接的稳定性,我们把Socket读写的程序代码放在了try{} catch(){} 块中,一旦网络连接不正常,就会捕获到该异常,从而关闭程序。

4、关键代码如下:

private void ReadFromArm()

{

byte[] buffertocheck = new byte[1];

int bytesize = 0;

do

{

byte[] bufferofread = new byte[1024];

try { bytesize = stream.Read(bufferofread, 0, bufferofread.Length); }

catch (Exception ex) { connection = Inator.Unconnected; MessageBox.Show("连接中断,程序将退出。");  Applation.Exit(); read.Abort(); }

//MessageBox.Show(BitConverter.ToString(bufferofread));

byte[] buffertochecktemp = buffertocheck;

buffertocheck = new byte[buffertochecktemp.Length + bytesize];

Array.Copy(buffertochecktemp, 0, buffertocheck, 0, buffertochecktemp.Length);

Array.Copy(bufferofread, 0, buffertocheck, buffertochecktemp.Length, bytesize);

int index_1, index_2;

while (Check7E(buffertocheck, out index_1, out index_2))

{

byte[] buffertodecode = new byte[index_2 + 1 - index_1];

Array.Copy(buffertocheck, index_1, buffertodecode, 0, index_2 + 1 - index_1);

byte[] bufferofdecode = PPP.Decode(buffertodecode);

//MessageBox.Show(BitConverter.ToString(bufferofdecode));

if (bufferofdecode[0] == bufferofdecode.Length && CheckSum(bufferofdecode))//保证从ARM来的帧是正确的

{

byte[] Zuohao = new byte[2];

int subindex = 1, index = bufferofdecode[1]*256+bufferofdecode[2]-1;

string status=null;

switch (bufferofdecode[3])//分别处理从ARM来的帧

{

case POWER_ON://从ARM来的上电状态

status = "上电";

subindex = 1;

break;

case POWER_OFF://从ARM来的断电状态

status = "断电";

subindex = 1;

break;

case ABNORMAL://从ARM来的异常状态

status = "异常";

subindex = 1;

break;

case WARNING://从ARM来的警告信号

status = "有";

subindex = 2;

break;

case NEED_HELP://从ARM来的求救信号

status = "有";

subindex = 3;

break;

}

if (0 <= index && index <= 49)

{

listView1.It[index].SubItems[subindex].Text = status;

if (status == "异常" || status == "有")

listView1.Items[index].SubItems[subindex].ForeColor = Color.Red;

else

listView1.Items[index].SubItems[subindex].ForeColor = Color.Black;

}

}

int newlength = buffertocheck.Length - 1 - index_2;

if (newlength == 0)

{

buffertocheck = new byte[1];

}

else

{

buffertochecktemp = buffertocheck;

buffertocheck = new byte[newlength];

Array.Copy(buffertochecktemp, index_2 + 1, buffertocheck, 0, newlength);

}

}

} while (connection == Indicator.Connected);

}

/// <summary>

/// 向ARM发送

/// </summary>

/// <param name="Zuohao">座号 2字节</param>

/// <param name="mingling">命令字 1字节</param>

public void WriteToArm(byte[] Zuohao, byte mingling)

{

if (connection == Indicator.Connected)//在与ARM保持连接的情况下可写
