程序存储器的作用与特点

　　程序又称FLASH存储器，用于存储整机控制程序，实质为串行内存芯片，现在多采用8脚贴片封装的lC，常见型号有PS25LV020、PM25VF040、MX25L1605等。程序存储器中存有机器正常工作时需要的所有程序，其程序数据不仅包括遥控码的识别、输入信号的种类，还包括决定芯片内部缩放的工作模式数据，使之输出的信号与所用的液晶屏相匹配。所谓对机器进行升级或给通用主板写程序，实质就是更新这个存储器中的数据。
　　

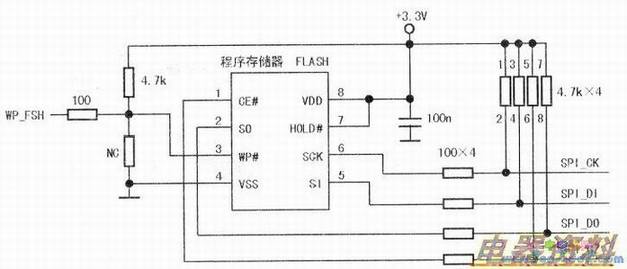

　　在液晶彩电中，程序存储器(FLASH)与用户存储器（通常为24C××系列）相比，其显着特点是程序存储器与CPU的连接端较多，一般为5个，如下图所示：FLASH的片选操作端①脚(CZ)，受CPU输出的SPI_CZ信号控制；FLASH的写操作端③脚(WP)，受CPU输出的WP-FSH信号控制；FLASH的数据输出端②脚(SO)，接CPU的SPI-DO端；FLASH的数据输入端⑤脚(SI)，接CPU的SPI-DI端；FLASH的时钟信号输入端⑥脚()，接CPU的SPI-CK端。

　　

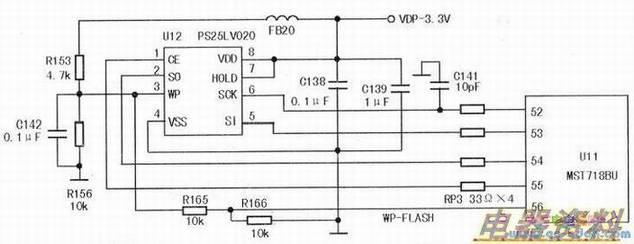

　　长虹LS15机芯的FLASH存储器电路如下图所示。MST718BU所运行的程序存储在外置串行闪存芯片PS25LV020内。

　　
　　PS25LV020是一块2Mbit的串行FLASH，供电在2.7V～3.6V之间，软件保护设置为只读模式，硬件通过WP脚可设置写保护，其引脚功能与电压见下表。MST718BU是通过一个四位串行总线与PS25LV020进行数据读取的。主芯片u11（52）~（55）脚的串行数据信号经排阻RP17与外挂FLASH存储器U13①—②、⑤~⑥脚进行通讯。

　开机后，CPU从U12中读出控制程序，只有正常读取了U12的相关数据，CPU才能正常二次开机。U12由3.3V电压供给，若无正常的工作电压或CPU与FLAH存储器交换的任一路串行数据线不正常，均不能读取程序从而引起二次不开机，指示灯呈黄色。当程序读取正常时，可在RP3排阻上测到数据波形。
　　
　　【提示】对液晶电视而言，若程序存储器出现故障，是不能二次开机的；用来存储操作信息（如亮、色、等模拟量和节目信息）的用户存储器不良时，一般不会出现不开机现象，多数情况下会产生字符菜单显示异常或图暗、无彩色、无声音等故障。
