EWB仿真软件的基本功能

　1．EWB软件简介
　　
　　EWB(EIeons Workbench)即为电子工作台，它是一款分析和设计软件。在众多的应用于计算机上的电路仿真软件中，EWB软件就像一个小型实验室，其仿真功能十分强大，几乎100％地仿真出真实电路的结果。
　　

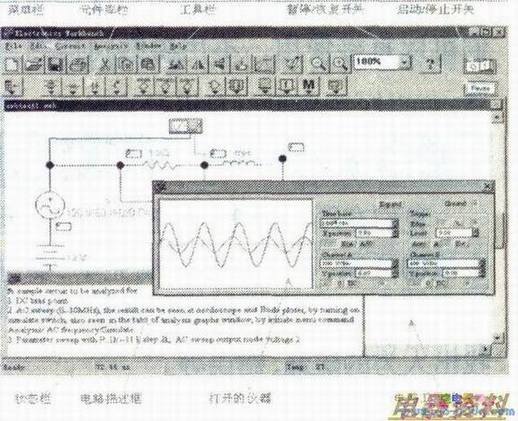

　　EWB软件也是众多电路仿真软件中最易上手的。它的工作界面非常直观(下图)，原理图和各种工具显示于同一窗口内，即使是从未使用过它的人员，稍加学习就可以熟练地应用该软件。

　　2．EWB软件的元器件库
　　

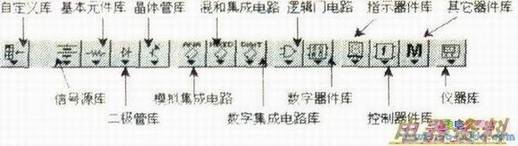

　　EWB软件拥有庞大的元器件库，如下图所示。它提供了电路仿真实用化的必备条件。
　　
　　主要包括：信号源库、基本元器件库、库、库、模拟库、库等。这些元器件在设计和仿真实验时可任意调用，次数不限，而且所有元器件的参数均可改变，也可以构造自己的元器件。

　　3．EWB软件的虚拟仪器库和指示器件库
　　

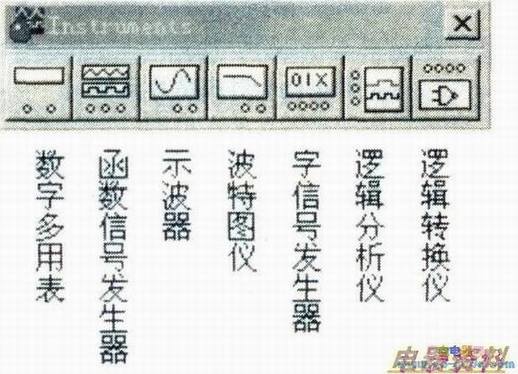

　　EWB软件的虚拟仪器库提供了数字多用表、函数信号发生器、示波器、波特图仪、字信号发生器、逻辑分析仪、逻辑转换仪等七种虚拟仪器(下图)。

　　

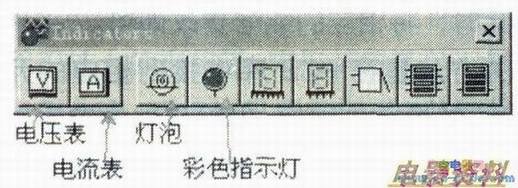

　　另外，EWB还提供了方便测试的指示器件库。例如：表、表、彩色指示灯、灯泡、蜂鸣器、七段数码显示器和译码条形光柱等(下图)。

　　4.EWB软件的电路仿真分析
　　
　　EWB采用了新颖而高效的仿真模式——“实时仿真”，即在仿真的同时，允许修改电路元器件的参数，并可以立即进入新的状态开始仿真，摆脱了以往实验中不断搭焊电路，调试试验的烦琐过程。
　　
　　EWB的电路分析功能十分强大，可以进行直流工作点分析、非线性器件小信号模拟分析、直流转移特性分析、交流分析、分析、大信号瞬态分析、参数扫描分析、温度扫描分析、离散傅立叶分析和最坏情况分析等共十多种电路分析功能。在EWB软件平台下，仿真实验过程也很简单。首先在电路工作区创建好电路，然后从“仪器库”中拖放所需要的设备到电路工作区与已创建好的电路进行适当连接，最后只需用点击工具栏上的“启动／停止”按钮，即开始对电路进行仿真实验，并立即可看到实验结果。
