如何使用EWB仿真软件对电子线路进行分析

　这款仿真软件提供了许多虚拟仪器，如、信号发生器、示波器、频谱分析仪、计等，界面直观，易学易用。主要用于模拟和数字的仿真。同时，也可将设计妤的电路图直接输出至常见的印制板排版软件，如PROTEL、ORCAD、TANGO等印制电路板软件。通过对实际电子线路的仿真分析，从而加快了对电子产品的分析、设计和开发速度，提高设计人员的效率。

　1、软件的功能与特点
　　

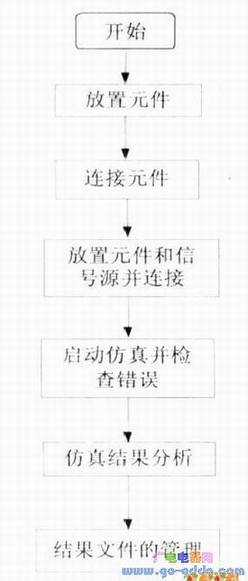

　　软件仿真分析设计流程图如下图所示。

　　
　　2.应用仿真软件对实际电子线路进行仿真分析举例

　采用Multisim虚拟电子工作台，即通过计算机软件仿真的方法，对电子线路分析进行模拟，下面以模拟电子线路中常见静态工作点稳定放大电路为例，详细讲述其操作程序。
　　
　　虚拟电子工作台的仿真环境：
　　
　　供电为12V，工作温度为25~40℃。

　2.1编辑电路原理

　(1)首先在Windows界面下，双击Multisim图标进入了主窗口，主窗口中最大的区域是电路工作区，在此可对电路原理图进行编辑和测试。首先，将原理图中的所用元器件从元件库中调出来。方法是在元件库栏中单击包含该器件的图标，打开该元件库。然后从元件库中将该元件拖拽至电路工作区。如图2中要调出40kΩ，单击“Bas”图标，弹出“SelectaComponent”对话框，找到“Resistor”图标，在“Component”框中查到40kohm，单击“OK”即调出元件。同理可调出、三级管、开关、信号源等器件。若要元件按照原理图位置放置，可适当旋转元器件(选中该器件，按l+R)。
　　

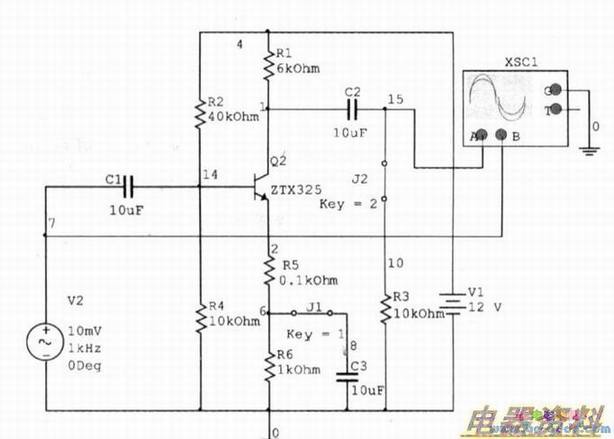

　　(2)导线的连接。将指向元器件的端点使其出现一个小圆点，按下鼠标左键并拖拽出一根导线并指向另一个元器件的端点。连接完成后，导线将自动选择合适的走向，不会发生与其它元器件或仪器发生交越。至此原理图编辑完成，如下图所示。

　　2.2仪器的使用
　　
　　选用仪器可以从窗口右边的仪器库中将相应的仪器图标拖拽至电路工作区，仪器图标上有连接端用于将仪器连入电路。例如本例中使用了双通道示波器XSC1。如下图所示，其共有4个接线端(A通道端、B通道端、T触发端、G接地端)，A通道接输出信号，B通道接输入信号。
　　
　　需要观察测试的波形时，可以双击仪器图标打开仪器面板。
