用Protel 99 SE绘制电路原理图

　绘制一张完整、正确、漂亮的原理图的设计过程一般要经过以下步骤：
　　
　　(1)设置图纸大小；
　　
　　(2)加载元件库；
　　
　　(3)放置元件；
　　
　　(4)编辑和调整；
　　
　　(5)连线。
　　
　　如果学习了设置图纸大小和加载元件库，现在可以按以下步骤进行。
　　
　　●在原理图中放置元件
　　
　　●元件的编辑和调整
　　
　　●绘制导线
　　
　　●放置和接地符号
　　
　　在原理图中放置元件
　　

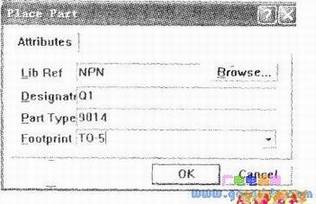

　　1．按两下P键（输入法为英文状态），系统弹出如下图所示的Place Part（放置元件）对话框。

　　第一行：Lib Ref(元件名称)．输入元件符号在元件库中的名称，如在元件库中的名称是RES2，三极管在元件库中的名称是NPN或等，在放置元件时必须输入，但不会在原理图中显示出来。
　　
　　第二行：Designator(元件标号)，元件在原理图中的序号，如R1、Q1等。
　　
　　第三行：Part Type(元件标柱)，如1M、1K、9014等。
　　
　　第四行：Footprint（元件的封装形式）：元件的实际外形名称。原理图中的元件使用的是实际元件的电气符号，而印刷电路板设计中用到的元件则是实际元件的封装，在元件这四个属性中，Lib Ref(元件名称)必须输入具体内容，否则系统将找不到元件，在Designator(元件标号)中，如果没有具体的元件标号，系统将给出一个默认的元件标号前缀U?．Part Type(元件标柱)可以不输入具体值，如果绘制的原理图要转换成印刷电路板图．Footprint(元件的封装形式)此项内容必须输入。

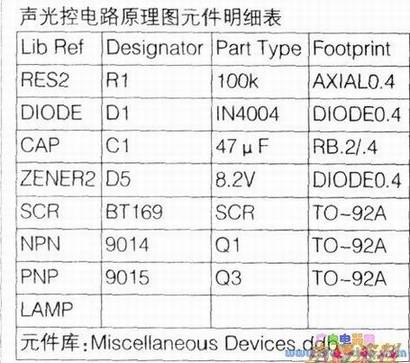

　　2、依照上表在对话框中依次输入元件的各属性值后单击OK按钮。
　　
　　3、光标将变成十字状，并且在光标上“悬浮”着一个元件的轮廓。现在你处于元件放置状态。如果你移动光标，元件轮廓也会随之移动。
　　
　　4、当你对元件的位置满意后，单击左键或按ENTER键将元件放在原理图上。
　　
　　5、系统继续弹出Place Part(放置元件)的对话框让我们放第二个元件，如果这个元件同前一个相同，不用再编辑它的属性。重复上述步骤，放置其它元件，或单击cel按钮，退出放置状态。
　　
　　6、如果元件名不知道，可在PlacePart(放置元件)对话框中单击Browse按钮，将出现Browse Libraries(浏览元件库)对话框，在Libraries下拉框中选择相应的元件库名，在Conponents区域的元件列表中选择元件名，则在旁边的显示框中显示该元件的图形，找到所需的元件后，单击Close按钮，元件的属性设置完毕，返回Place Part f放置元件）对话框继续下面的操作。

　　元件的编辑和调整
　　
　　调整元件位置如果要移动单个元件、元件标号和标注的位置，只需在元件、元件标号和标注上按住鼠标左键并拖动。
　　
　　如果需要同时移动数个元件，先将光标移动到目标区的左上角，按住鼠标左键不放，拖动鼠标至目标区右下角后，松开鼠标左键，这时被框起来的元件便会变成黄色，表明被选中，将光标对准已选中的元件之一，按住鼠标左键并拖动。撤消选中，只需单击主工具栏的：按钮即可。
　　
　　如果要改变元件、元件标号或标注的方向，可在元件、元件标号或标注上按住鼠标左键，按SEBAR（空格键）使元件做90度的旋转，按X键使元件左右对调、按Y键使元件上下对调。
　　
　　（输入法一定要在英文状态）删除元件在需要删除的元件上快速单击鼠标左键，使元件周围出现虚线框，按Delete键即可删除，对于其它对象，如导线、符号等，均可按此方法进行删除。
