J-Link仿真器的使用

　对初学者来说，要进行ARM的程序下载调试，一般有三种方法：

　(1)使用SEGGER J-Flash(J-Link)下载程序到闪存中运行。

　(2)使用串口ISP来下载HEX文件到CPU中运行。

　(3)J-Link+MDK组合，来在线调试程序（可下载、调试）。

　下面只讲述如何在芯达STM32开发板上使用SEGGER J-Flash下载HEX文件。先来解释SEGGER，实际上，大家更为熟悉的ARM仿真器J-Link，就是由SEGGER公司开发的。J-Link是SEGGER为支持仿真ARM内核芯片推出的仿真器。

　不管什么CPU的仿真器，都需要安装其相应的驱动后才能使用。J-Link也不例外，它的驱动软件可以去官方网站：下载最新版本。本文安装使用的驱动软件版本是V4.081。

　以下将对操作进行详细介绍。

　1．设备连接操作。芯达STM开发板的JTAG口（开发板面朝上，最顶端有一个JTAG 20的插口），与J-LinkV8仿真器的输出排线连接，J-Link另一头的USB插口则插在电脑的USB口上。这时，J-Link的指示灯开始闪烁，并保持“点亮”状态。

　注意：在购买J-Link仿真器时，JTAG接口要求是标准的20pin的2.54mm间距的针座。否则需要转接卡进行JTAG接口的转换。

　2．软件主界面。进入PC的桌面，点击上图左边的图标：J-Flash ARMV4.081。

　3、设置Project。先来进行project设置，保存后会自动识别该配置。不进行project设置，则在后续步骤进行连接connect开发板的时候，会提示找不到Flash设备下载，导致无法连接。点击“Options”，再点击“Project settings”即可设置。

　4、USB选择。在弹出的窗口中进行设置。由于市面上大多数的J-Link仿真器都采用USB接口，因此需要检查“General”选项卡，是否已选中USB。

　5、芯片选择。点击“CPU”选项卡，在左边“Deve”选中，并在下拉菜单中选择CPU为ST STM32F103VE,其他参数默认。

　6、选择Flash。点击“Flash”选项卡，查看现在基址是否为08000000．然后点击确定。

　7．对比主界面。现在回到主窗口，发现信息已经更改如下，见加色框中部分。

　8．设置保存。如果想保存刚才的配置，可以点击“File”→“Save as…”

　实际上，不需要保存。下次启动J-Flash后，默认就是上次的配置。

　现在打开一个需要下载的HEX文件。在“File”中，点击“Open”，会跳出如下对话框，选择一个HEX文件。

　注意，在芯达S↑M32开发板的例程文件夹中，均有编译好的HEX文件，可以选择一个。在这里选择了GPI-O-例程的HEX文件，然后点击打开。

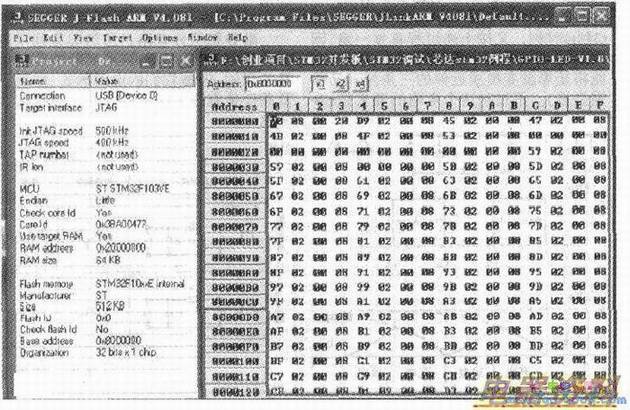

　现在看到的窗口如下图，在窗口的右边，有一大堆十六进制的代码，这就是HEX文件的十六进制表示了。

　9、连接目标板。现在让卜Link仿真器连接到目标板。点击主窗口中的“Target”，点击“connect”，软件就会进行连接。大约1秒钟后，连接成功，在窗口下方提示con-nect suessfully。

　10、下载代码到目标板。点击“Target→auto”，即可把刚才的HEX文件下载到目标板中。

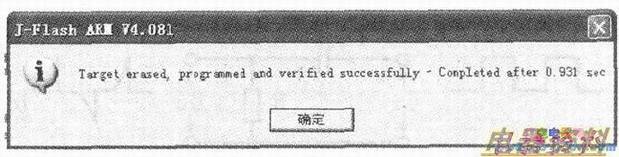

　期间会显示下载的进度，最后出现下图所示提示，按“确定”完成。

　到此完成整个系统操作，这就表明使用J-Link下载成功啦。现在关掉芯达STM32开发板的，重新上电。

　LED在有次序地闪烁——表明刚才的LED的例程编译文件HEX已经烧写到CPU中正确运行。
