从实例中学习OrCAD-PSpice10.3-AA(OrCAD10.3的结构)

　第一部分： 从实例中学习 OrCAD - PSpe 10.3-AA(安装)

　OrCAD10.3是OrCAadenceproductfamily公司于2004年11月推出的电子设计自动化（）软件系统。其中包括三个主要部分：

*锁定元件信息系统的原理图输入器（CaptureCIS）；
*模拟和混合信号仿真（PSpice）和其高级分析（PSpice–AA）；
*印刷板设计（ Layout Plus）形成Gerber文件可与Protel等软件连接；

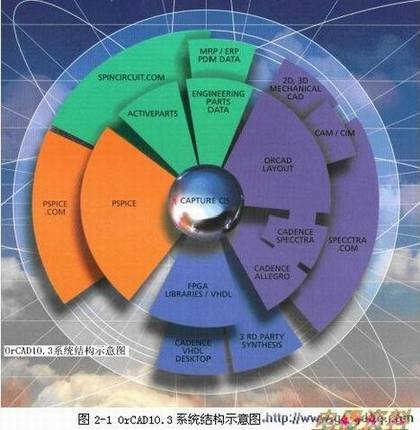

　并与设计系统（FStudio）有接口，形成了完整的输入、分析、编辑和制造的全线EDA辅助设计工具Cadencestudio系列化解决方案。OrCAD10.3结构图如图2-1所示。现分别介绍如下：

　　2.1CaptureCIS10.3

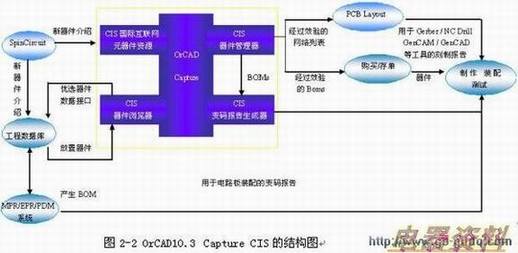

　OrCADCapture由于它能够提供直观界面和具有丰富的特点，从而使其成为原理图设计输入的工业标准。OrCADCaptureCIS（ComponentInformationSystem）是内置的元件高级文档管理系统,不仅提供Capture的完整功能，更是提供了一个完美的PartDatabase的管理接口，它可以通过MicrotWindows的ODBC接口去连结不同Database，整合PartDatabase的所有信息。使用这个功能全面的设计输入工具和管理环境，可以减少查找和手工输入元器件资料的时间及人为的错误。OrCAD10.3CaptureCIS的结构如图2-2所示。

　*Capture为Cadencestudio系统总体输入器。利用Capture来连结OrCADLayout、AllegroPCBLayout或其它Layout的软件，来完成PCB设计；也整合了PSpice与VHDL(NCVerilog)的环境---提供给使用者做模拟与数字(GADesignFlow)前端设计平台。另外也可以配合SpecaQuest来解决高频问题。

　*导出30种平板和分层格式（电路），可用于电路图、PSpice、PCB和可编程器件设计，其中导出的PCBLayout软件的网络表格式包含OrCADLayout、Allegro、Pa2K、MentorGraphicsBoardStation等等；

　*在 //www.orcad.com/ 上提供了72000个启动数据库，可以免费下载到CaptureCIS中，更弹性的结合所选择的数据库，可以在ODBC支持的环境中工作，例如MRP、ERP、PDM等系统或是MicrosoftAessorServer等数据库。CaptureCIS支持小型的设计群组更方便扩充的设定，例如Microsoft产品(Access)，如果在同一个区域的团体需要更高级的Client端Server数据库管理系统技术可以选择更复杂的数据库(SQL)；

　*也可以径直从国际互联网( www.SCircuir.com )搜索和选择器件,直接拖拉放置到用户的原理图页中而不用退出CaptureCIS。SpinCircuit.com包含了“激活”器件和一百万个商用和军用标准器件、制造商、PCB图形封装、价格和供货日期等信息；

　*可以建立完整的组件数据减少以后出错的风险，提供多重的PLD设计组件与方式，包含Xilinx、Ara、Actel、Lattice、Lucent与Atmel六种Vendor的组件。能更集中管理数据库的组件避免多余的组件数据存在；

　*更自动的输入组件所需要的数据，让电路图产生更多有效的数据，更容易与快速的获得组件数据，生成具有报价水平的元器件清单Netlist、接口等40多种文件，支持所有的公用程序，包括VHDL、Spice、EPIF、PADS和PCAD/Protel/Tango等。能自动打开或转换SDTRelease/V、PSpice和EDIF200、PDIF的设计。

　OrCADCaptureCIS10.3版本的新特色及加强的新功能：

1.产生可分离组件，应用到不同区段的图表页，提高图表页编辑速度；
2.设定信号属性参数流程，提高高速电子的运行限制，确保输出到AllegroPCB编辑设计器的属性参数文件的正确性和有效性；
3.线路图航行的新功能：在RMB菜单中运用当前页（快捷键Shift+F10）和下一页（快捷键F10)选项来转换图表编辑页；
4.在替换隐藏对话框中保留参考文件选择器；
5.新增选择过滤器，在块模式选择操作时，可以运用该工具来控制图表页选择的目标文件等；
6.支持最新的Xilinx及Altera档案格式；
7.支持Version10.0的格式输出。
